MEAN WELL • SGA40E12-P1J • SÍŤOVÝ ADAPTÉR
Spolehlivé napájení 12 V DC – jednoduše ze zásuvky

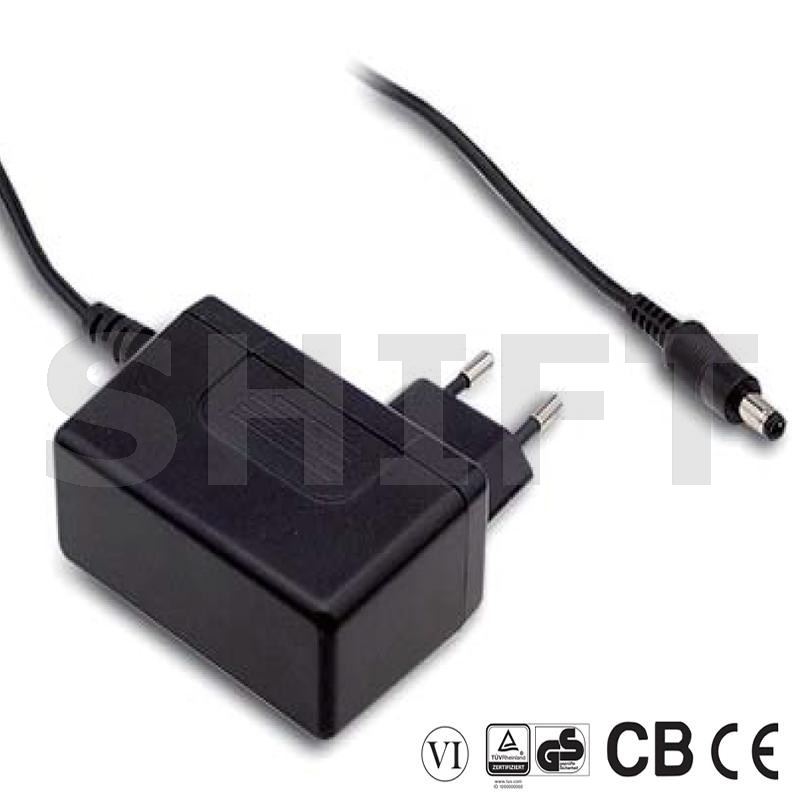

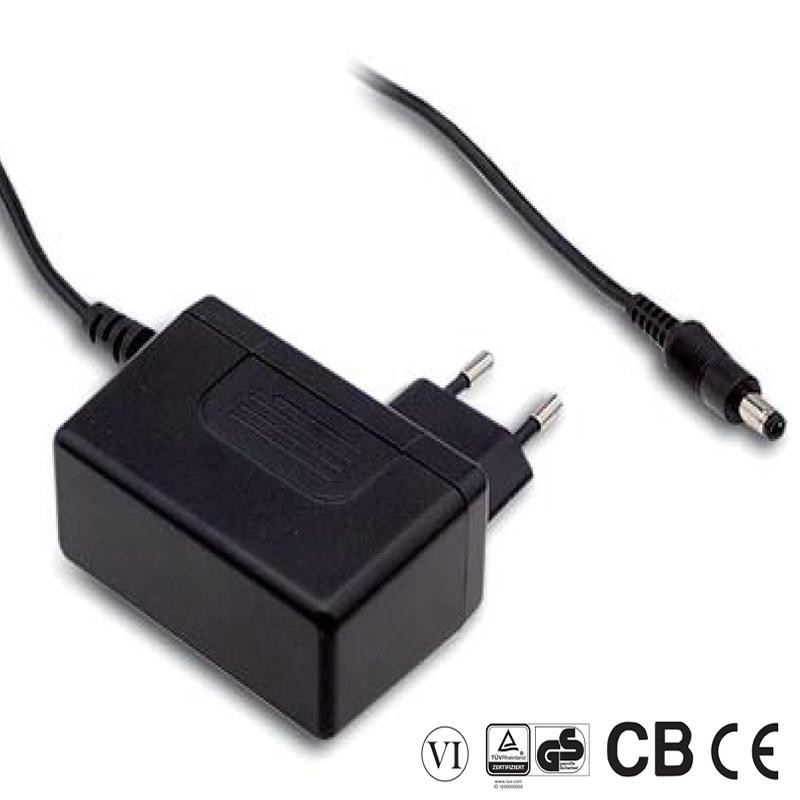

MEAN WELL SGA40E12-P1J je kompaktní spínaný napájecí adaptér, který převádí síťové napětí na stabilizovaných 12 V DC. Poskytuje výstupní proud až 3,33 A a jmenovitý výkon 40 W.
Díky evropské dvoukolíkové vidlici se zapojuje přímo do elektrické zásuvky. Na výstupním kabelu je standardní válcový konektor P1J (5,5/2,1 mm) s kladným pólem uprostřed.
Vhodné řešení pro kompatibilní přístupové systémy, řídicí jednotky, elektronické moduly a další zařízení, která vyžadují stejnosměrné napětí 12 V a odpovídající konektor.
12 V DC3,33 A40 WKonektor P1J
Přímé zapojení do zásuvky
Není potřeba samostatný napájecí kabel do sítě ani montáž adaptéru na DIN lištu.
Výkon 40 W
Výstup 12 V DC / 3,33 A pro kompatibilní zařízení s odpovídajícím proudovým odběrem.
Integrované ochrany
Ochrana proti zkratu, přetížení a přepětí pro bezpečnější provoz adaptéru.
PRAKTICKÝ PŘÍKLAD
Potřebujete napájet zařízení 12 V bez instalace zdroje do rozvaděče?
Máte elektronickou řídicí jednotku nebo jiné zařízení s napájecím vstupem 12 V DC a válcovým konektorem 5,5/2,1 mm.
Pokud zařízení používá kladný pól uprostřed a jeho odběr nepřesahuje možnosti adaptéru, může být MEAN WELL SGA40E12-P1J vhodným napájecím řešením.
Adaptér jednoduše zapojíte do zásuvky a výstupní konektor připojíte k zařízení podle jeho návodu.
Výhoda: kompaktní řešení bez nutnosti instalovat samostatný síťový napájecí zdroj do rozvaděče.
DŮLEŽITÉ PRO SPRÁVNÝ VÝBĚR
Výstupní konektor P1J – 5,5/2,1 mm
Adaptér je vybaven válcovým napájecím konektorem typu P1J.
Polarita konektoru: kladný pól (+) je na středovém kontaktu, záporný pól (−) na vnějším plášti.
Před objednáním ověřte: správné výstupní napětí, dostatečný proud, průměry konektoru, jeho délku a polaritu. Adaptéry se stejným napětím nemusí mít stejný konektor.
MOŽNOSTI POUŽITÍ
Kde lze adaptér využít?
- Přístupové systémy – kompatibilní řídicí jednotky a související elektronika.
- Elektronické moduly – zařízení s napájením 12 V DC a vhodným konektorem.
- Menší elektronické instalace – aplikace s odběrem odpovídajícím výkonu adaptéru.
- Náhrada původního adaptéru – pokud souhlasí napětí, polarita, konektor a požadovaný proud.
Adaptér není univerzálně kompatibilní se všemi výrobky uvedených kategorií. Rozhodující jsou technické požadavky konkrétního zařízení.
Technické parametry
| Identifikace výrobku |
| Výrobce | MEAN WELL |
| Kód SHIFT | SGA40E-P1J |
| Výrobní označení 12V varianty | SGA40E12-P1J |
| Typ | Spínaný síťový adaptér, zásuvkové provedení |
| Elektrické parametry |
| Vstupní napětí | 90–264 V AC |
| Vstupní frekvence | 47–63 Hz |
| Výstupní napětí | 12 V DC |
| Výstupní proud | 3,33 A |
| Jmenovitý výkon | 40 W |
| Typická účinnost | 86,5 % |
| Zvlnění a šum | Max. 120 mV špička–špička |
| Ochrany | Zkrat, přetížení, přepětí |
| Konektor a provedení |
| Výstupní konektor | P1J, 5,5 × 2,1 × 11 mm |
| Polarita | Kladný pól uprostřed |
| Délka výstupního kabelu | 1 m |
| Síťová vidlice | Evropská dvoukolíková |
| Třída ochrany | II |
| Rozměry těla (D × Š × V) | 75,5 × 32 × 47,5 mm |
| Provozní teplota | −20 až +50 °C, dle zatěžovací charakteristiky |
POMOC S VÝBĚREM
Zásuvkový adaptér, nebo zdroj na DIN lištu?
| Vlastnost | SGA40E12-P1J | Zdroj na DIN lištu |
|---|
| Montáž | Přímo do zásuvky | Do vhodného rozvaděče |
| Výstupní připojení | Kabel s konektorem P1J | Obvykle svorky |
| Typické využití | Samostatné zařízení | Pevná elektroinstalace |
Volba závisí na požadavcích zařízení, způsobu instalace a potřebném výstupním proudu.
Důležité před objednáním
1. Výstup je 12 V DC. Adaptér není určen pro zařízení vyžadující střídavé napětí 12 V AC.
2. Maximální jmenovitý proud je 3,33 A. Připojené zařízení musí odpovídat dostupnému výkonu 40 W.
3. Ověřte konektor P1J. Rozměry jsou 5,5 mm vnější průměr, 2,1 mm vnitřní průměr a délka 11 mm.
4. Zkontrolujte polaritu. Kladný pól je na středovém kontaktu.
5. Adaptér je určen pro připojení do elektrické zásuvky. Nejedná se o napájecí zdroj pro montáž na DIN lištu.
Identifikace produktu:
Výrobce: MEAN WELL
Kód SHIFT: SGA40E-P1J
Výrobní označení: SGA40E12-P1J
Typ: Spínaný zásuvkový adaptér
Výstup: 12 V DC / 3,33 A
Výkon: 40 W
Konektor: P1J, 5,5/2,1 mm, plus uprostřed
Rozměry: 75,5 × 32 × 47,5 mm
Kompaktní 40W napájecí adaptér pro zařízení 12 V DCMEAN WELL SGA40E12-P1J je zásuvkový spínaný adaptér s výstupem 12 V DC / 3,33 A a výkonem 40 W. Nabízí univerzální síťový vstup, ochrany proti zkratu, přetížení a přepětí, výstupní kabel délky 1 m a konektor P1J 5,5/2,1 mm s kladným pólem uprostřed. Vhodný pro kompatibilní elektronická zařízení, u kterých je požadováno jednoduché napájení přímo z elektrické zásuvky.
