Dvě napájecí napětí v jednom zdroji pro kompatibilní videovrátné Golmar

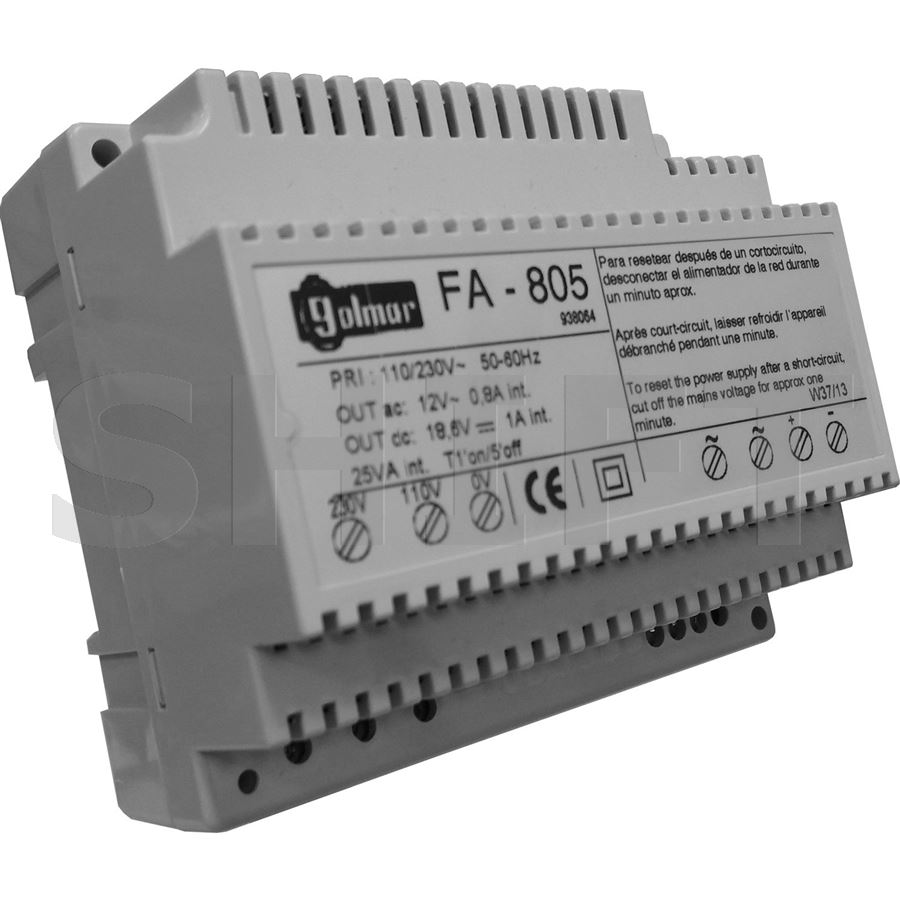

Golmar FA-805 je originální napájecí zdroj se dvěma výstupními napětími – 18 V DC a 12 V AC. Je určen pro vybrané starší systémy domovních videotelefonů Golmar, zejména pro instalace rodinných domů.

Zdroj poskytuje napájení pro odpovídající sestavu videovrátného a díky provedení pro DIN lištu jej lze přehledně umístit do vhodného instalačního rozvaděče.

Je vhodný při realizaci kompatibilní instalace nebo jako náhradní díl při opravě systému, který původně používá napájecí zdroj FA-805.

Výměna napájecího zdroje u staršího videovrátného

V rodinném domě je instalován starší videotelefon Golmar. Původní napájecí zdroj přestal správně fungovat a je potřeba jej nahradit.

Pokud dokumentace systému nebo štítek původního zdroje potvrzuje použití modelu FA-805, může být správným řešením výměna za stejný typ.

Díky dvěma výstupům poskytuje FA-805 napětí požadovaná kompatibilní sestavou – 18 V DC a 12 V AC.

Důležité: Před výměnou je nutné ověřit označení původního zdroje, typ systému, svorkové zapojení a požadavky připojených zařízení.

Dva výstupy s odlišným typem napětí

FA-805 poskytuje dvě napájecí větve, které mají odlišné elektrické vlastnosti.

Pozor: Stejnosměrné a střídavé napětí nejsou zaměnitelné. Každý výstup musí být připojen přesně podle instalačního schématu konkrétního systému Golmar.

Pro které systémy je FA-805 určen?

Výrobce Golmar uvádí FA-805 jako napájecí zdroj pro vybrané digitální instalace řady Plus v rodinných domech.

Při výběru náhradního zdroje doporučujeme ověřit zejména:

• model původního napájecího zdroje,
• technologii použitého domovního telefonu nebo videovrátného,
• požadovaná výstupní napětí,
• zapojení a označení svorek,
• elektrické zatížení jednotlivých výstupů.

Prostor potřebný v rozvaděči

Napájecí zdroj zabírá 6 DIN modulů. Při návrhu rozvaděče je potřeba ponechat dostatečný prostor pro připojení vodičů a dodržet montážní podmínky výrobce.

Zapojení podle dokumentace konkrétního systému

FA-805 je elektrické zařízení se síťovým vstupem. Instalaci musí provádět osoba s odpovídající elektrotechnickou kvalifikací.

Při montáži je potřeba:

• ověřit kompatibilitu s konkrétním systémem Golmar,
• zajistit správné nastavení a připojení vstupního napětí podle výrobního štítku a návodu,
• rozlišit stejnosměrný výstup 18 V DC a střídavý výstup 12 V AC,
• dodržet dovolené zatížení jednotlivých výstupů,
• zajistit odpovídající jištění, umístění a provozní podmínky.

Před jakoukoli manipulací s připojením musí být napájení odpojeno. Konkrétní svorkové zapojení se řídí instalačním návodem FA-805 a schématem příslušného videotelefonního systému.

Důležité před objednáním

1. Dva různé typy výstupního napětí.Zdroj poskytuje 18 V DC a 12 V AC. Tyto výstupy nelze zaměňovat.

2. Kompatibilita je systémová.Před objednáním zkontrolujte, zda konkrétní domovní videotelefon používá zdroj FA-805.

3. Nejde o zdroj pro všechny systémy Golmar.Použití v systémech G2+ a GB2 nelze předpokládat bez výslovného potvrzení výrobce.

4. Vstupní napětí 110 nebo 230 V AC.Správné nastavení nebo způsob připojení je nutné ověřit podle štítku a instalační dokumentace konkrétního kusu.

5. Výkonový údaj 25 VA.Jedná se o údaj uváděný výrobcem pro vstup zdroje. Nelze jej bez dalších informací považovat za samostatnou zatížitelnost každého výstupu.

Golmar FA-805 (11704805) je napájecí zdroj s výstupy 18 V DC a 12 V AC, určený pro kompatibilní starší systémy domovních videotelefonů Golmar v rodinných domech. Nabízí provedení na DIN lištu o šířce šesti modulů a rozměry 107 × 90 × 62 mm. Vhodný pro odpovídající instalace a jako náhradní zdroj při opravách zařízení používajících model FA-805.
