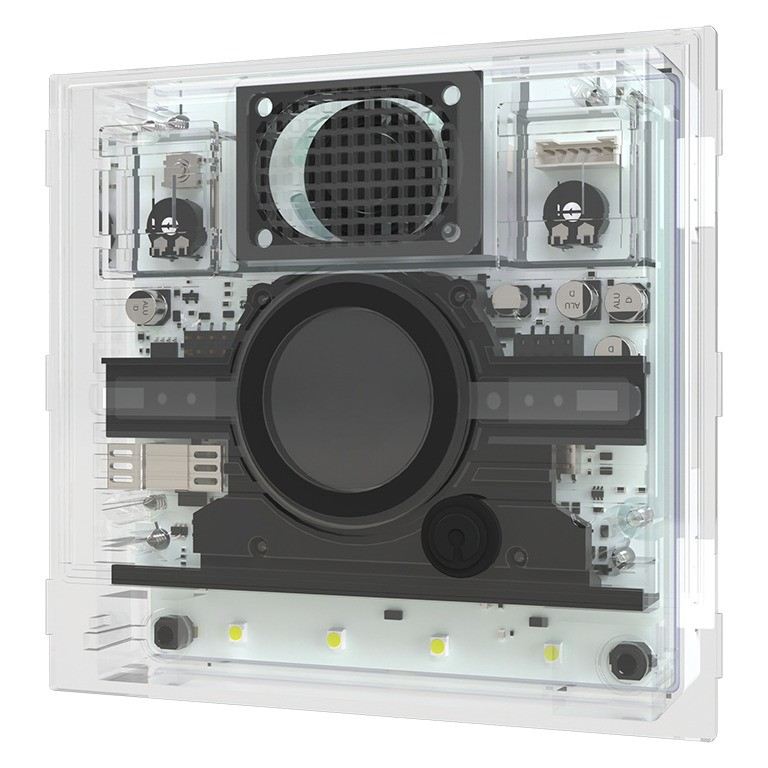

GOLMAR EL742/G2+ • AUDIO MODUL PRO SUPRA
Audio elektronika G2+ pro modulární vstupní panely SUPRA
Golmar EL742/G2+ je hlavní audio modul pro modulární vstupní panely SUPRA. Zajišťuje hlasovou komunikaci, obsluhu volacích tlačítek, ovládání dveřních zámků, stavovou signalizaci a programování vstupního panelu v digitálním dvouvodičovém systému G2+.
2vodičový G2+ Audio bez kamery 2 tlačítka Až 128 adres
Digitální G2+
Elektronika určená pro digitální dvouvodičové instalace G2+.
Až 128 adres
Modul umožňuje správu až 128 volacích adres v rámci systému.
2 reléové výstupy
Dva reléové výstupy umožňují řízení dveřních funkcí podle konfigurace systému.
Wi-Fi programování
Rozšířenou konfiguraci lze provádět prostřednictvím interního webového serveru modulu.
SRDCE AUDIO PANELU SUPRA
Funkční elektronika vstupního panelu
Na rozdíl od čelních mřížek S2000/AL, S2110/AL nebo S2220/AL je EL742/G2+ elektronický modul. Zajišťuje audio komunikaci, zpracování volání, řízení zámku, stavovou signalizaci a komunikaci po sběrnici G2+.
AUDIO PROVEDENÍ
EL742/G2+ nemá integrovanou kameru. Je určen především pro audio vstupní panely SUPRA. Pokud potřebujete variantu s integrovanou barevnou kamerou, odpovídajícím video modulem řady SUPRA je EL732/G2+.
Audio komunikace a stavová signalizace
Modul obsahuje reproduktor, mikrofon a samostatné nastavení hlasitosti reproduktoru a citlivosti mikrofonu. Průběh komunikace je doplněn barevnou LED signalizací.
Vyzvánění
oranžová signalizace
Komunikace
modrá signalizace
Otevření dveří
zelená signalizace
Obsazený systém
červená signalizace
Dvě integrovaná volací tlačítka
EL742/G2+ obsahuje dvě volací pozice. V základním továrním nastavení jsou přiřazeny jako kód 1 a kód 2. Podsvětlení jmenovek je součástí elektroniky modulu.
Pokud je potřeba větší počet účastníků, lze elektroniku rozšířit pomocí tlačítkových modulů EL706D. Připojené moduly jsou vzájemně propojeny kabely s konektory.
KONFIGURACE
Lokálně nebo přes interní Wi-Fi webserver
Základní parametry lze nastavovat přímo pomocí ovládacích prvků modulu. Pro rozšířené programování je možné aktivovat Wi-Fi rozhraní EL742/G2+ a konfiguraci provést z webového prohlížeče na telefonu, tabletu nebo počítači.
AŽ 128 VOLACÍCH ADRES
Pro malé i rozsáhlejší instalace
Elektronika umožňuje správu až 128 adres bytů. Jednotlivým tlačítkům lze přiřazovat požadované adresy prostřednictvím konfigurace panelu.
Ovládání elektrického zámku
Modul je vybaven dvěma reléovými výstupy a svorkami pro připojení odchodových tlačítek. K dispozici je také 12 V DC výstup s maximálním odběrem 270 mA, který lze podle konkrétní instalace využít pro elektrický zámek.
Pro zámky nebo instalace s jinými požadavky na napájení lze využít reléové kontakty a odpovídající externí napájení.
EXTERNÍ CCTV KAMERA
Vstup pro analogový video signál
Přestože EL742/G2+ nemá vlastní kameru, elektronika obsahuje vstup CCTV a svorku GND pro připojení kompatibilní externí analogové kamery.
Připojení modulu
| Svorka | Funkce |
| + / − | 12 V DC výstup, max. 270 mA |
| C1 / NA1 | kontakty relé 1 |
| C2 / NA2 / NC2 | kontakty relé 2 |
| AP | připojení odchodových tlačítek |
| CCTV / GND | vstup externí analogové kamery |
| BUS | dvouvodičová sběrnice G2+ |
Modulární konstrukce SUPRA
EL742/G2+ se instaluje do mechaniky vstupního panelu SUPRA a z pohledové strany se kombinuje s odpovídající audio mřížkou. Výsledný panel lze rozšířit o další tlačítkové nebo funkční moduly podle požadované konfigurace.
S2000/AL
Bez tlačítek
Audio mřížka SUPRA bez integrovaných tlačítek.
S2110/AL
1 tlačítko
Audio mřížka SUPRA s jedním tlačítkem.
S2220/AL
2 tlačítka
Audio mřížka SUPRA se dvěma tlačítky.
Technické parametry
| Parametr | Hodnota |
| Reference | EL742/G2+ |
| Typ | audio elektronický modul |
| Systém | G2+ |
| Instalace | 2 vodiče |
| Integrovaná kamera | ne |
| Integrovaná tlačítka | 2 |
| Počet volacích adres | až 128 |
| Rozšíření tlačítek | EL706D |
| Reléové výstupy | 2 |
| Výstup pro zámek | 12 V DC, max. 270 mA |
| Externí kamera | analogový CCTV vstup |
| Programování | lokální / Wi-Fi webserver |
| Použití | modulární panely SUPRA |
SOUČÁST DODÁVKY
Výrobce uvádí společně s modulem 2mm imbusový klíč a 38cm propojovací kabel SUPRA.
IDENTIFIKACE PRODUKTU
Reference: EL742/G2+
Kód výrobce: 12580742
EAN: 8429898014555
GOLMAR EL742/G2+ – audio elektronika pro vstupní panely SUPRA Hlavní audio modul dvouvodičového systému G2+ pro modulární vstupní panely SUPRA. Nabízí dvě integrovaná tlačítka, správu až 128 volacích adres, dva reléové výstupy, vstup pro externí analogovou CCTV kameru a pokročilé programování prostřednictvím interního Wi-Fi webserveru.
