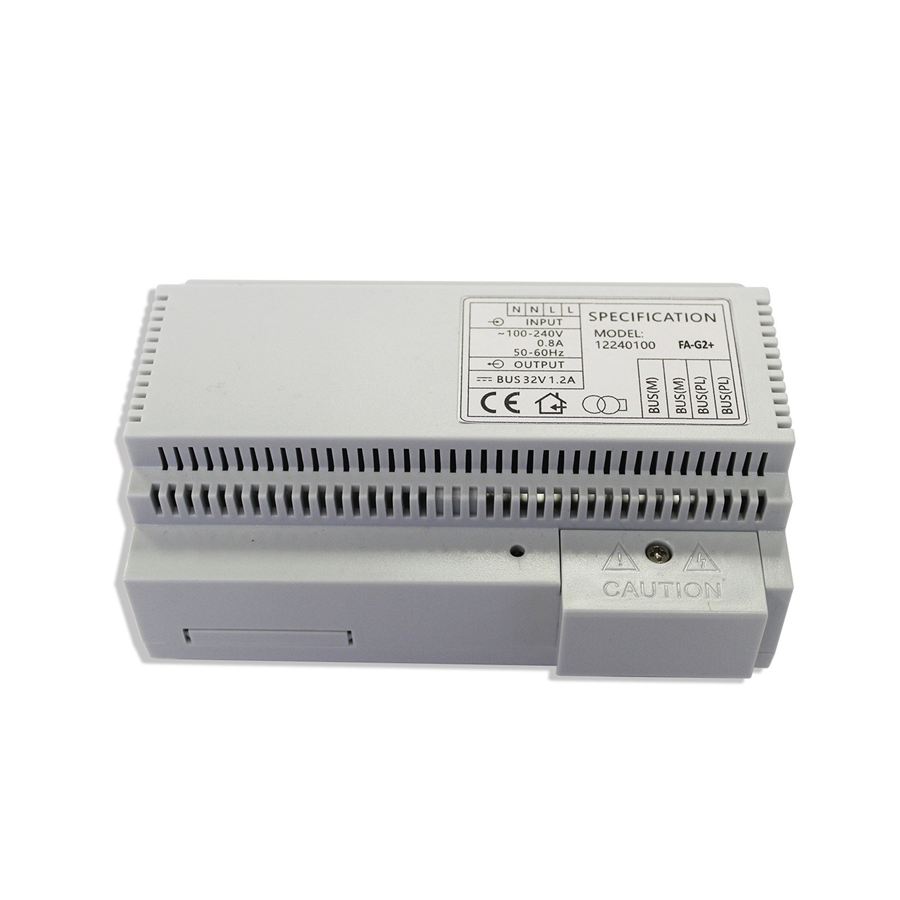

GOLMAR FA-G2+ • NAPÁJECÍ ZDROJ PRO G2+
Napájecí zdroj pro dvouvodičové domovní systémy Golmar G2+
Golmar FA-G2+ je systémový napájecí zdroj určený pro digitální audio a video instalace G2+. Poskytuje výstup 30 V DC / 1,5 A, obsahuje integrované rozdělení sběrnice pro vnitřní jednotky a vstupní panely a je určen pro montáž na DIN lištu.
30 V DC / 1,5 A Systém G2+ BUS(M) + BUS(PL) DIN lišta
Pro systém G2+
Zdroj je speciálně navržen pro dvouvodičové audio/video instalace Golmar G2+.
30 V DC / 1,5 A
Stabilizované systémové napájení s jmenovitým výstupem 30 V DC ±2 V / 1,5 A.
Integrované rozdělení BUS
Samostatné svorky BUS(M) pro vnitřní jednotky a BUS(PL) pro vstupní panely.
Ochrana zdroje
Konstrukce zdroje zahrnuje ochranu proti zkratu a přetížení.
KAPACITA SYSTÉMU
Jeden zdroj pro rozsáhlejší instalaci G2+
Podle výrobce umožňuje FA-G2+ napájet sestavu až se 4 vstupními panely a až 32 monitory nebo 128 audio jednotkami. Konkrétní návrh instalace musí současně respektovat topologii, typy použitých zařízení a povolené délky vedení systému G2+.
Integrované rozdělení sběrnice
FA-G2+ není pouze běžný stejnosměrný napájecí zdroj. Je konstrukčně určen přímo pro systém G2+ a obsahuje oddělené systémové svorky pro připojení obou částí instalace.
BUS(M)
Vnitřní jednotky
Sběrnicové svorky určené pro část instalace s monitory a dalšími kompatibilními vnitřními jednotkami G2+.
BUS(PL)
Vstupní panely
Sběrnicové svorky určené pro připojení vstupního panelu nebo odpovídající části instalace G2+.
Výhoda integrovaného řešení:
Rozdělení sběrnice mezi část s vnitřními jednotkami a vstupním panelem je součástí FA-G2+, takže pro tuto základní funkci není zapotřebí samostatný oddělovač sběrnice.
Připojení
| Svorka / prvek | Funkce |
| N | síťový vstup AC |
| L | síťový vstup AC |
| LED | indikace napájení |
| BUS(M) | sběrnice k monitorům / vnitřním jednotkám |
| BUS(PL) | sběrnice ke vstupnímu panelu |
Montáž na DIN lištu
Zdroj je určen pro pevnou instalaci na DIN lištu 46277. Výrobce uvádí šířku odpovídající přibližně 8 DIN modulům.
FA-G2+ musí být instalován na suchém, chráněném a dostatečně větraném místě. Ventilační otvory zdroje nesmí být zakryty.
INSTALACE
Připojení síťového napětí
Připojení a manipulaci se zdrojem musí provádět osoba s odpovídající kvalifikací při odpojeném napájení. Primární svorky N a L jsou vybaveny ochranným krytem, který musí být po dokončení zapojení znovu namontován.
Zařízení musí být instalováno v souladu s příslušnými předpisy a chráněno odpovídajícím jistícím prvkem.
Technické parametry
| Parametr | Hodnota |
| Reference | FA-G2+ |
| Určení | dvouvodičové systémy Golmar G2+ |
| Vstupní napětí | 100–240 V AC |
| Vstupní frekvence | 50–60 Hz |
| Jmenovité výstupní napětí | 30 V DC ±2 V |
| Výstupní proud | 1,5 A |
| Provozní teplota | −10 až +40 °C |
| Ochrana | proti zkratu a přetížení |
| Montáž | DIN lišta 46277, cca 8 modulů |
| Rozměry | 138 × 90 × 60 mm (Š × V × H) |
Maximální kapacita podle výrobce
| Vstupní panely | až 4 |
| Video monitory | až 32 |
| Audio jednotky | až 128 |
IDENTIFIKACE PRODUKTU
Reference: FA-G2+
Kód výrobce: 12240100
EAN: 8429898018287
GOLMAR FA-G2+ – systémový napájecí zdroj pro dvouvodičové instalace G2+ Napájecí zdroj 30 V DC / 1,5 A s integrovaným rozdělením sběrnice BUS(M) a BUS(PL), ochranou proti zkratu a přetížení a montáží na DIN lištu. Určen pro audio a video systémy Golmar G2+.
