GOLMAR EL655 • ZVUKOVÝ MODUL PRO NEXA • ANALOGOVÝ SYSTÉM 4+N
Základ audio vstupního tabla Golmar pro klasickou instalaci 4+N

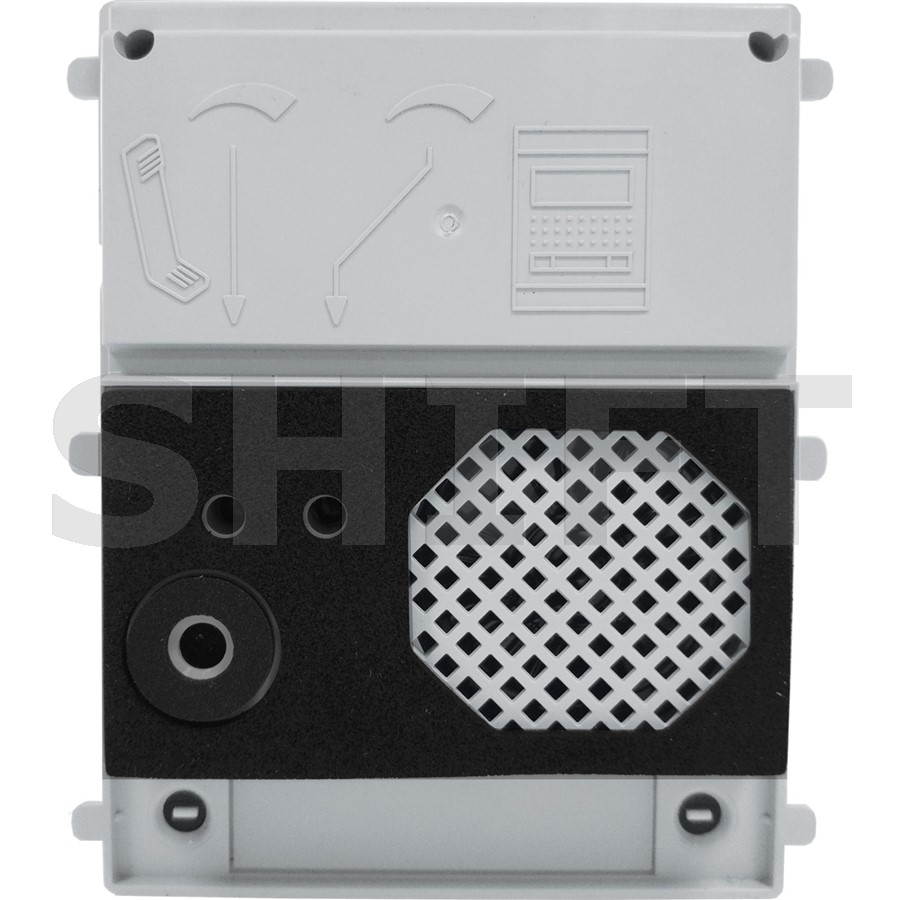

Golmar EL655 je elektronický zvukový modul určený pro tlačítková vstupní tabla NEXA v klasickém analogovém systému 4+N.
Zajišťuje hlasovou komunikaci mezi vstupním panelem a telefony, obsluhu zvonkových tlačítek a ovládání elektrického zámku.
EL655 je určen pro instalace s jedním vstupním panelem. Přímo na modulu jsou k dispozici dvě tlačítkové pozice a pro větší počet účastníků lze systém rozšířit o tlačítkové moduly EL610A.
🔊 Audio 4+N🚪 1 vstupní panel🔘 2 tlačítka v modulu🏢 Až 200 bytů🔑 Zámek 12 V AC
🔧
Pro klasické instalace 4+N
Vhodné řešení pro stávající analogové rozvody Golmar nebo pro nové instalace, kde se používá klasické vícežilové zapojení 4+N.
🔊
Nastavení hlasitosti
Hlasitost vstupního panelu a telefonu lze nastavit samostatně, což usnadňuje přizpůsobení konkrétní akustice instalace.
🔘
Snadné rozšíření tlačítek
Při více než dvou účastnících lze přidat elektronické tlačítkové moduly EL610A.
CO EL655 ZAJIŠŤUJE?
Volání, rozhovor a otevření dveří
Po stisku zvonkového tlačítka je aktivován příslušný telefon v bytě.
Po vyzvednutí sluchátka může uživatel komunikovat s návštěvníkem a tlačítkem na telefonu následně aktivovat elektrický zámek.
Vstupní panel zároveň vydává akustický potvrzovací tón, který návštěvníkovi signalizuje, že volání bylo provedeno.
ANALOGOVÁ TECHNOLOGIE 4+N
Osvědčené řešení pro bytové domy a klasické rozvody
EL655 pracuje v systému 4+N, tedy v klasickém analogovém zapojení s několika společnými vodiči a samostatným volacím vodičem pro jednotlivé byty.
Podle instalačního manuálu lze vytvořit:
- až 100 bytů při použití bzučákového vyzvánění,
- až 200 bytů při použití elektronického vyzvánění,
- až 3 telefony v jednom bytě.
Systém EL655 je určen pro jeden vstupní panel.
VOLBA TYPU VYZVÁNĚNÍ
Elektronické nebo bzučákové zvonění
Na zadní straně modulu je přepínací propojka, pomocí které lze určit typ vyzvánění:
- elektronické vyzvánění – signál do sluchátka telefonu,
- bzučákové vyzvánění – aktivace bzučáku v telefonu.
Při návrhu systému je nutné tomu přizpůsobit i typ použitých telefonů.
TLAČÍTKOVÉ MODULY
Dvě tlačítka přímo, další pomocí EL610A
EL655 má přímo k dispozici dvě tlačítkové pozice.
Pro více účastníků se připojují elektronické moduly EL610A. Jeden modul podporuje:
- 5 jednořadých tlačítek, nebo
- 10 dvouřadých tlačítek.
Moduly se propojují krátkými plochými kabely dodávanými s EL610A.
Pro horizontálně umístěné moduly v sousedních instalačních boxech se používá delší kabel RAP-610A.
DLOUHÉ KABELOVÉ TRASY
Až 300 m mezi vstupním panelem a nejvzdálenějším telefonem
Při správně zvolených průřezech vodičů umožňuje systém poměrně dlouhé kabelové trasy.
- panel – nejvzdálenější telefon: až 300 m,
- zdroj – panel při bzučákovém vyzvánění: až 150 m,
- zdroj – panel při elektronickém vyzvánění: až 200 m,
- elektrický zámek – panel: až 200 m.
Uvedené maximální vzdálenosti předpokládají průřezy vodičů podle instalačního manuálu.
NASTAVENÍ HLASITOSTI
Samostatné doladění hlasitosti oběma směry
Na čelní části elektroniky jsou regulační prvky pro:
- hlasitost reproduktoru vstupního panelu,
- hlasitost telefonu.
Při případné zpětné vazbě lze hlasitosti upravit přímo při instalaci.
PŘIPOJOVACÍ SVORKY
Přehledné zapojení přes odnímatelnou svorkovnici
EL655 má odnímatelnou svorkovnici, která usnadňuje kabeláž a případný servis.
- l1, l2 – zvonění od vestavěných tlačítek 1 a 2,
- 10 – audio komunikace, výstup,
- 5 – audio komunikace, vstup,
- P1 – vstup pro aktivaci elektrického zámku,
- 3 – zem,
- CV – bezpotenciálový kontakt pro elektrický zámek,
- ~1, ~2 – napájení z transformátoru TF-104.
OVLÁDÁNÍ ELEKTRICKÉHO ZÁMKU
Pro elektrický zámek 12 V AC
Výrobce pro tento systém uvádí použití elektrického zámku 12 V AC.
Zámek je spínán prostřednictvím relé zvukového modulu.
Po stisknutí tlačítka zámku na telefonu zůstává zámek aktivní po dobu držení tlačítka.
K modulu lze také připojit externí odchodové tlačítko mezi svorky 3 a P1.
NAPÁJENÍ
Jeden transformátor TF-104 pro celý systém
Pro napájení systému se používá transformátor Golmar TF-104.
Manuál uvádí výstup 12 V AC / 1,5 A.
Pro celý systém s jedním vstupním panelem stačí jeden transformátor TF-104.
PRO MODULÁRNÍ TABLA NEXA
Zvukový modul se osazuje do horní části montážního rámu
Kompletní vstupní tablo NEXA se skládá z instalační krabice, montážního rámu, elektronických modulů a čelních částí panelu.
EL655 se podle instalačního manuálu osazuje do horní části montážního rámu.
Pokud jsou použity další tlačítkové moduly EL610A, instalují se pod zvukový modul.
Konkrétní velikost instalační krabice se volí podle počtu modulů v panelu.
Technické a systémové údaje
- výrobce: Golmar Sistemas de Comunicación S.A.
- model: EL655
- objednací kód: 11818655
- EAN: 8429898010250
- typ: analogový zvukový modul
- technologie: 4+N
- určení: tlačítková vstupní tabla NEXA
- počet vstupních panelů: 1
- vestavěná tlačítka: 2
- rozšíření tlačítek: EL610A
- typ vyzvánění: elektronické nebo bzučákové
- akustické potvrzení volání: ano
- nastavení hlasitosti panelu: ano
- nastavení hlasitosti telefonu: ano
- maximální počet telefonů v jednom bytě: 3
- maximální počet bytů při bzučákovém vyzvánění: 100
- maximální počet bytů při elektronickém vyzvánění: 200
- maximální vzdálenost panel – telefon: 300 m
- napájecí transformátor: TF-104
- napájení systému: 12 V AC
- elektrický zámek: 12 V AC
- odnímatelná svorkovnice: ano
Důležité před objednáním
EL655 je určen pouze pro analogovou technologii 4+N a pro instalaci s jedním vstupním panelem.
Pro systémy s více vstupy se používá jiné řešení, například odpovídající modul pro více vstupních panelů.
EL655 není kompatibilní jako přímá náhrada za digitální systémy 2Plus, G2+, GB2, Plus nebo IP.
Před výměnou starší elektroniky vždy ověřte typ stávající kabeláže, telefonů a způsob vyzvánění.
Identifikace produktu:
Výrobce: Golmar
Model: EL655
Objednací kód: 11818655
EAN: 8429898010250
Technologie: analogová 4+N
Určení: NEXA, 1 vstupní panel
Vestavěná tlačítka: 2
Napájení: TF-104, 12 V AC
Osvědčený zvukový modul pro klasické systémy Golmar 4+NGolmar EL655 je hlavní audio elektronika pro tlačítková tabla NEXA v analogovém systému 4+N. Nabízí dvě vestavěná tlačítka, volbu elektronického nebo bzučákového vyzvánění, samostatné nastavení hlasitosti, rozšíření pomocí EL610A a přímé ovládání 12V AC elektrického zámku.
