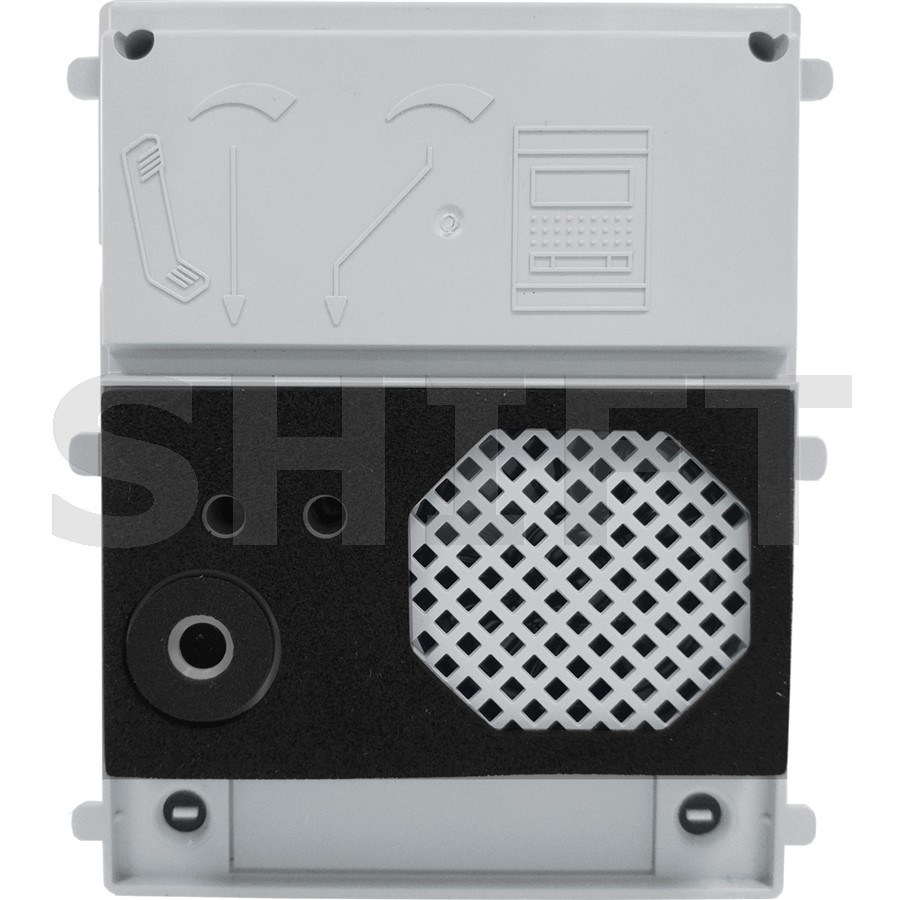

Zvukový modul EL651

Zvukový modul EL651

Vaše cena bez DPH
1 890,00 Kč
Vaše cena s DPH
2 286,90 Kč
1890
Dostupnost
Skladem Ano
Kód
11818651
EAN
8429898012995




GOLMAR EL651 SE • ZVUKOVÝ MODUL 4+N • PRO VÍCE VSTUPNÍCH PANELŮ

Analogový audio systém Golmar pro objekty s více vstupy

Golmar EL651 SE je zvukový elektronický modul určený pro tlačítková vstupní tabla NEXA v klasickém analogovém systému 4+N.

Na rozdíl od modulu EL655 je EL651 SE navržen pro instalace s více vstupními panely. Integrovaný kanál obsazení automaticky informuje ostatní vstupy, že právě probíhá hovor, takže nejsou potřeba externí přepínací jednotky.

Modul zajišťuje volání, hlasovou komunikaci, signalizaci obsazeného systému a ovládání elektrického zámku. Obsahuje také dvě vlastní tlačítkové pozice a lze jej rozšiřovat moduly EL610A.

🔊 Analogové audio 4+N🚪 Více vstupních panelů🔴 Kanál obsazení🔘 2 tlačítka🔑 Zámek 12 V AC
🚪

Pro více vstupů

Ideální pro domy a objekty s hlavním a vedlejším vstupem nebo několika samostatnými vstupními panely.

🔴

Automatická signalizace obsazení

Pokud se právě komunikuje z jednoho vstupu, ostatní panely automaticky signalizují obsazený systém.

🔧

Bez externího přepínače

Pro běžný více-vstupový systém není nutná samostatná externí přepínací jednotka.

CO EL651 SE ZAJIŠŤUJE?

Volání, rozhovor, otevření dveří i řízení více vstupů

Po stisku zvonkového tlačítka modul vyvolá telefon přiřazeného bytu a zároveň vydá akustický potvrzovací tón.

Po vyzvednutí sluchátka může uživatel komunikovat s návštěvníkem a během hovoru aktivovat elektrický zámek.

Pokud v systému již probíhá komunikace přes jiný vstupní panel, EL651 SE na ostatních panelech reprodukuje obsazovací tón a nový hovor není v daném okamžiku zahájen.

KANÁL OBSAZENÍ

Hlavní rozdíl proti modulu EL655

EL651 SE obsahuje samostatnou svorku CO – Busy Channel, která propojuje jednotlivé vstupní panely.

Když je jeden panel právě používán:

  • ostatní panely jsou dočasně vyřazeny z provozu,
  • při pokusu o volání zazní akustická signalizace obsazeného systému,
  • po ukončení komunikace se systém automaticky znovu uvolní.

Aktuální systém navíc detekuje zavěšení telefonu, takže není nutné čekat na pevně nastavený čas obsazení.

ROZLIŠENÍ VSTUPNÍCH PANELŮ

Dva volitelné tóny vyzvánění

EL651 SE nabízí dva různé elektronické volací tóny.

Pomocí propojky na zadní straně modulu lze nastavit:

  • pozice 0 – volací tón 1, tovární nastavení,
  • pozice 7 – volací tón 2.

Obyvatel tak může podle zvuku telefonu rozpoznat, ze kterého vstupního panelu návštěvník volá.

NASTAVENÍ HLASITOSTI

Samostatná regulace obou směrů komunikace

EL651 SE má dva nezávislé regulační prvky:

  • hlasitost reproduktoru vstupního panelu,
  • hlasitost zvuku v telefonu.

Hlasitost lze při instalaci doladit podle akustických podmínek konkrétního vstupu.

TLAČÍTKOVÉ VSTUPNÍ TABLO

Dvě tlačítka přímo na modulu, další pomocí EL610A

EL651 SE obsahuje dvě vlastní tlačítkové pozice.

Pro panely s více než dvěma tlačítky se používají analogové elektronické moduly EL610A.

Jeden EL610A umožňuje připojit:

  • 5 jednořadých tlačítek, nebo
  • 10 dvouřadých tlačítek.

Moduly ve stejné instalační krabici se propojují krátkým plochým kabelem dodávaným s EL610A.

Pokud jsou moduly umístěné v sousedních instalačních krabicích, používá se propojovací kabel RAP-610A o délce 55 cm.

ROZSAH SYSTÉMU

Až 20 tlačítkových modulů EL610A

Aktuální instalační dokumentace Golmar uvádí možnost použít až 20 tlačítkových modulů EL610A.

V jednom bytě lze paralelně instalovat až 3 kompatibilní telefony.

Při paralelním zapojení telefonů je nutné odpovídajícím způsobem zvětšit průřez volacího vodiče.

MAXIMÁLNÍ VZDÁLENOSTI

Až 300 metrů v rámci instalace

Aktuální manuál EL651 SE uvádí:

  • transformátor → vstupní panel: až 300 m při vodiči 2,5 mm²,
  • elektrický zámek → vstupní panel: až 300 m při vodiči 2,5 mm²,
  • vstupní panel → nejvzdálenější telefon: až 300 m.

Přesný průřez vodičů je nutné vždy zvolit podle délky konkrétní kabelové trasy.

NAPÁJENÍ

TF-104 – jeden transformátor pro každý vstupní panel

Aktuální instalační manuál Golmar uvádí pro každý vstupní panel s EL651 SE samostatný transformátor TF-104.

  • výstup transformátoru: 12 V AC,
  • jmenovitý proud: 1,5 A,
  • počet: 1× TF-104 pro každý vstupní panel.

Tento údaj je důležitý zejména při návrhu více-vstupové instalace.

ELEKTRICKÝ ZÁMEK

Reléové ovládání zámku 12 V AC

Pro systém EL651 SE výrobce uvádí použití elektrického zámku 12 V AC.

Zámek je spínán vestavěným bezpotenciálovým reléovým kontaktem modulu.

Při aktivaci z telefonu je zámek otevřen po dobu přibližně 3 sekund.

Zámek lze také aktivovat externím odchodovým tlačítkem připojeným podle instalačního schématu výrobce.

PŘIPOJOVACÍ SVORKY

Odnímatelná svorkovnice pro snadnější montáž a servis

  • CO – kanál obsazení,
  • I1 – volání od tlačítka 1,
  • I2 – volání od tlačítka 2,
  • 10 – audio komunikace,
  • 5 – audio komunikace,
  • P1 – vstup aktivace elektrického zámku,
  • 3 – společný vodič / zem systému,
  • CV / CV – bezpotenciálový kontakt elektrického zámku,
  • ~1 / ~2 – napájení z transformátoru TF-104.
PRO OBJEKTY S VÍCE VSTUPY

Hlavní dveře, zadní vstup nebo několik samostatných vchodů

EL651 SE se hodí například pro:

  • bytové domy s hlavním a zadním vchodem,
  • administrativní budovy s několika vstupy,
  • firemní areály s více vstupními místy,
  • rekonstrukce starších analogových systémů 4+N,
  • systémy, kde má uživatel podle tónu rozpoznat, ze kterého vstupu je voláno.
PRO MODULÁRNÍ TABLA NEXA

Elektronika se instaluje do horní části montážního rámu

EL651 SE je určen pro tlačítková vstupní tabla Golmar NEXA.

Při montáži se zvukový modul osazuje do horní části montážního rámu. Případné moduly EL610A se instalují pod něj.

Kompletní vstupní panel se skládá z:

  • instalační krabice,
  • montážního rámu,
  • zvukového modulu EL651 SE,
  • případných tlačítkových modulů EL610A,
  • odpovídajících čelních modulů NEXA.
ROZMĚRY ELEKTRONIKY

83 × 99 × 41 mm

Šířka
83 mm
Výška
99 mm
Hloubka
41 mm

Technické a systémové údaje

  • výrobce: Golmar Sistemas de Comunicación S.A.
  • model: EL651 SE
  • aktuální objednací kód výrobce: 11818651A
  • starší objednací kód: 11818651
  • EAN aktuální verze: 8429898023496
  • typ: analogový zvukový modul
  • technologie: 4+N
  • určení: systémy s více vstupními panely
  • kanál obsazení: ano
  • externí přepínací jednotka: není nutná
  • vestavěná tlačítka: 2
  • rozšíření tlačítek: EL610A
  • maximálně EL610A: 20 modulů
  • volací tóny: 2 elektronické, volitelné
  • akustické potvrzení volání: ano
  • akustická signalizace obsazení: ano
  • detekce zavěšení telefonu: ano
  • nastavení hlasitosti panelu: ano
  • nastavení hlasitosti telefonu: ano
  • odnímatelná svorkovnice: ano
  • maximální počet telefonů v jednom bytě: 3
  • maximální vzdálenost panel – telefon: 300 m
  • napájení panelu: TF-104, 12 V AC / 1,5 A
  • počet transformátorů: 1× TF-104 pro každý vstupní panel
  • elektrický zámek: 12 V AC
  • doba aktivace elektrického zámku: 3 s
  • rozměry elektroniky: 83 × 99 × 41 mm

Důležité před objednáním

EL651 SE je určen pro analogové systémy 4+N s více vstupními panely.

Pokud máte pouze jeden vstupní panel, používá se zpravidla modul EL655.

EL651 SE není přímou náhradou za elektroniku technologií G2+, 2Plus, Plus, GB2 nebo IP G+.

Při servisní výměně staršího EL651 doporučujeme ověřit přesné zapojení, typ vyzvánění a kompatibilitu použitých telefonů.

Současný výrobce vede EL651 SE pod objednacím kódem 11818651A; starší provedení bylo vedeno pod kódem 11818651.

Identifikace produktu:
Výrobce: Golmar
Model: EL651 SE
Aktuální kód: 11818651A
Starší kód: 11818651
EAN aktuální verze: 8429898023496
Technologie: analogová 4+N
Určení: více vstupních panelů
Kanál obsazení: ano
Vestavěná tlačítka: 2
Rozměry: 83 × 99 × 41 mm
Analogový 4+N modul pro systémy s více vstupy

Golmar EL651 SE je zvukový modul pro více-vstupové systémy NEXA, který kombinuje klasickou technologii 4+N, dvě vlastní tlačítkové pozice, kanál obsazení, dva volitelné tóny vyzvánění a přímé řízení 12V AC elektrického zámku. Je vhodný zejména pro servis a rozšíření stávajících analogových instalací Golmar s více vstupními panely.
