Rozšiřte domovní zvonkový panel o dalších 5 až 10 tlačítek

Golmar EL610A je rozšiřující elektronický modul pro zvonková tlačítka vstupních panelů NEXA Aluminium a NEXA Inox v analogových domovních systémech 4+N.

Umožňuje připojit až 5 samostatných jednořadých tlačítek nebo 10 tlačítek ve dvouřadém uspořádání. Je tak ideální pro bytové domy, kancelářské budovy a další objekty, kde je potřeba rozšířit vstupní tablo o větší počet účastníků.

Modul zároveň zajišťuje bílé LED podsvětlení jmenovek, které usnadňuje orientaci návštěvníků i za zhoršených světelných podmínek.

Další zvonková tlačítka bez výměny celého vstupního panelu

Základem domovního systému je hlavní audio modul, který zajišťuje komunikaci mezi vstupním tablem a domovními telefony.

Pokud je potřeba připojit více bytů nebo účastníků, použije se rozšiřující elektronika EL610A.

Po stisknutí některého z připojených tlačítek se prostřednictvím analogového systému 4+N aktivuje odpovídající volací obvod.

EL610A tak umožňuje vytvořit větší vstupní tablo s více zvonkovými tlačítky při zachování jednotného designu NEXA.

5 jednořadých nebo 10 dvouřadých tlačítek

EL610A lze použít se dvěma základními typy tlačítkových modulů NEXA.

Počet tlačítek je dán použitým čelním modulem a zapojením. Jeden EL610A obsluhuje maximálně uvedenou kapacitu.

Od menších bytových domů po rozsáhlejší vstupní tabla

Elektronika EL610A je vhodná například pro:

• Bytové domy – rozšíření vstupního panelu o další bytové jednotky.
• Kancelářské objekty – samostatné zvonky pro jednotlivé firmy nebo kanceláře.
• Vícegenerační domy – oddělené volání pro jednotlivé domácnosti.
• Rekonstrukce domovních telefonů – doplnění tlačítek do kompatibilního analogového systému.
• Větší modulární panely NEXA – kombinace několika tlačítkových modulů.

Celkový maximální počet účastníků závisí na použité hlavní elektronice a konfiguraci systému.

Určeno pro klasické analogové domovní telefony

Golmar EL610A je navržen pro analogové instalace 4+N.

Tato technologie používá společné vodiče pro základní funkce systému a samostatné volací vedení pro jednotlivé účastníky.

EL610A se používá například v kompatibilních sestavách s hlavní audio elektronikou:

• Golmar EL655 – analogový audio modul 4+N,
• Golmar EL651 SE – analogový audio modul pro systémy s více vstupy,
• Golmar EL650 – analogový audio modul 4+N.

Konkrétní zapojení a maximální počet tlačítek je nutné vždy ověřit podle instalačního návodu hlavního audio modulu.

Jmenovky dobře čitelné i večer

EL610A zajišťuje podsvětlení jmenovek pomocí bílých LED diod.

To usnadňuje identifikaci jednotlivých bytů nebo kanceláří zejména ve večerních hodinách a v hůře osvětlených vstupních prostorách.

Podsvětlení je součástí funkce elektronického modulu a doplňuje vzhled tlačítkových panelů NEXA.

Jedna elektronika pro dvě designové řady

EL610A je elektronický prvek, který se instaluje za odpovídající čelní tlačítkový modul.

Lze jej použít v kompatibilních sestavách:

• NEXA Aluminium – hliníkové vstupní panely,
• NEXA Inox – nerezové vstupní panely.

Pohledovou část panelu tvoří příslušný čelní modul, zatímco EL610A zajišťuje jeho elektrické zapojení.

Při návrhu je proto důležité správně zkombinovat tlačítkový modul, elektroniku, montážní rám a instalační krabici.

Jednoduché propojení pomocí systémových kabelů

Jednotlivé elektronické moduly se v sestavě propojují systémovými kabely.

Podle katalogové dokumentace Golmar je součástí EL610A také krátký propojovací kabel.

Pokud jsou elektronické moduly umístěny ve větší vzdálenosti, například ve více instalačních krabicích vedle sebe, používá se příslušenství:

Propojovací kabel RAP-610A má podle katalogu Golmar délku 55 cm.

Propojovací příslušenství je nutné vybírat podle konkrétního rozmístění modulů.

Stejná kapacita, ale jiná technologie

Oba moduly mohou obsluhovat 5 jednořadých nebo 10 dvouřadých tlačítek.

Zásadní rozdíl je v jejich použití:

• EL610A – pro analogové systémy 4+N.
• EL610D – pro kompatibilní digitální systémy Golmar.

Tyto moduly nejsou automaticky vzájemně zaměnitelné. Při výměně nebo rozšíření stávajícího tabla je nutné zachovat správnou technologii.

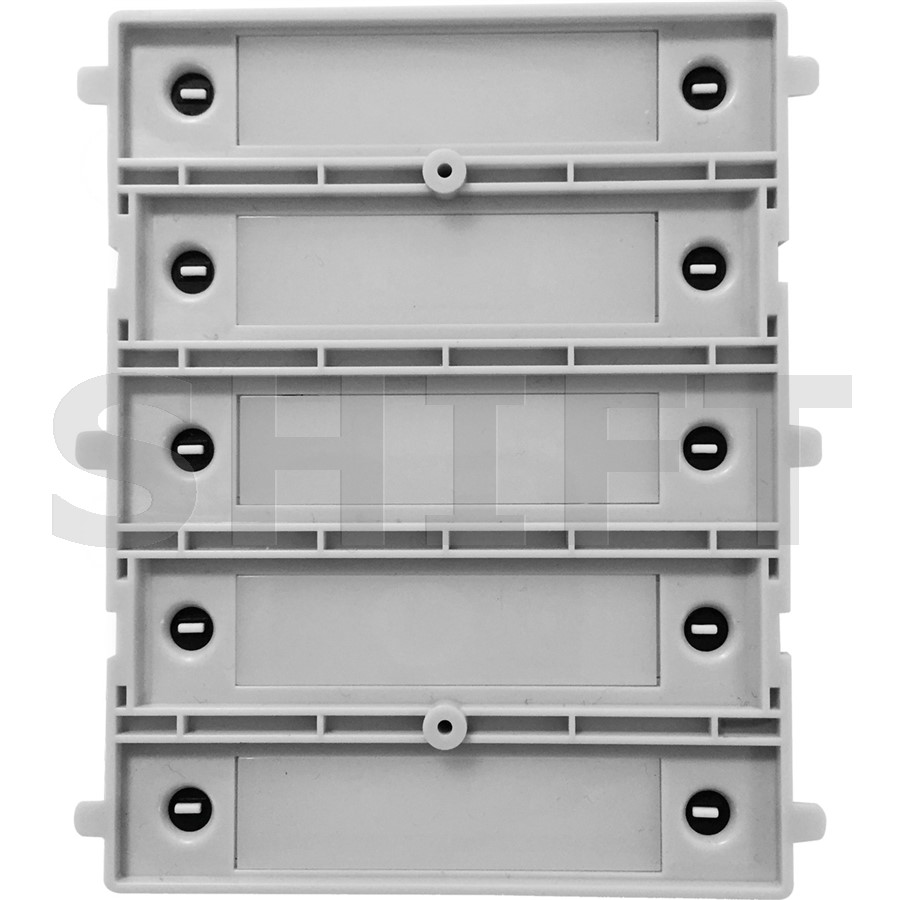

83 × 99 × 22 mm

Jedná se o rozměry samotného elektronického modulu, nikoli kompletního čelního panelu.

Důležité před objednáním

EL610A je určena pro analogové systémy 4+N.

Není náhradou za digitální elektroniku EL610D a nelze ji automaticky použít v systémech G2+, IP G+, GB2 nebo Plus.

Jedná se pouze o rozšiřující elektronický modul tlačítek. Pro kompletní vstupní tablo je nutné použít odpovídající hlavní audio elektroniku, čelní moduly a montážní příslušenství.

Při rekonstrukci nebo rozšiřování staršího systému doporučujeme ověřit přesný typ původní elektroniky a způsob zapojení.

Maximální počet účastníků celého systému závisí na použité hlavní elektronice a její instalační dokumentaci.

Golmar EL610A umožňuje rozšířit analogový vstupní panel NEXA o 5 jednořadých nebo 10 dvouřadých zvonkových tlačítek. Nabízí bílé LED podsvětlení jmenovek, kompaktní provedení a snadné propojení s kompatibilní elektronikou systému 4+N.
