DORCAS 41 • ELEKTRICKÝ OTVÍRAČ 12 V DC
Úzký elektrický otvírač pro 12V DC instalace

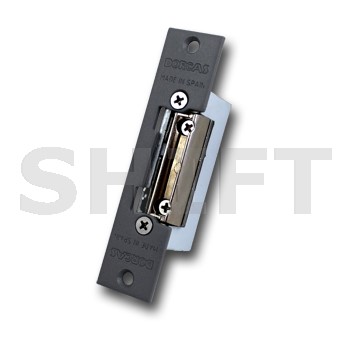

DORCAS DS41N412 je kompaktní elektrický dveřní otvírač pro napájení 12 V DC. Jednoduché standardní provedení je vhodné pro domovní telefony, videotelefony, přístupové systémy a další instalace, kde se dveře odemykají elektrickým povelem. Díky šířce pouhých 16 mm se hodí také do dveřních profilů s omezeným instalačním prostorem.
⚡ 12 V DC🔌 400 mA📏 Šířka 16 mm🔧 Flex ±1 mm
⚡
Přímo pro 12 V DC
Cívka 412 je určena pro napájení 12 V DC a podle aktuálních údajů výrobce má odběr 400 mA. Hodí se tak pro systémy, které poskytují 12V stejnosměrné napájení elektrického otvírače.
🔧
Nastavitelná Flex západka
Polohu západky lze doladit v rozsahu ±1 mm. Přesné nastavení usnadňuje montáž a pomáhá správně sladit elektrický otvírač se střelkou dveřního zámku.
STANDARDNÍ / FAIL-SECURE FUNKCE
Bez napětí zůstávají dveře uzamčené
DS41N412 pracuje jako standardní elektrický otvírač. V klidovém stavu bez napájení drží dveře uzamčené. Po přivedení 12 V DC se mechanismus uvolní a dveře je možné otevřít.
PRO DOMOVNÍ TELEFONY A PŘÍSTUPOVÉ SYSTÉMY
Jednoduché elektrické otevření dveří
Po stisknutí tlačítka na domovním telefonu, videotelefonu nebo přístupovém systému dostane otvírač elektrický povel a uvolní dveře. Uživatel je následně může otevřít běžným způsobem.
Standardní provedení bez dalších funkcí
DS41N412 je určen pro instalace, kde je požadováno jednoduché a spolehlivé elektrické otevírání. Nemá mechanické odblokování ani impulzní/paměťovou funkci.
Pokud potřebujete možnost ručně nastavit trvale volný průchod, je vhodné zvolit odpovídající variantu řady 41 s mechanickým odblokováním D.
Úzké 16mm provedení
Jednou z hlavních výhod řady DORCAS 41 jsou velmi malé instalační rozměry. Tělo otvírače je široké pouze 16 mm, a proto se dobře hodí také do užších dveřních profilů.
Konstrukce je symetrická a reverzibilní, takže otvírač lze použít pro pravé i levé dveře.
Snadnější seřízení díky Flex západce
Nastavitelná Flex západka ±1 mm umožňuje jemně upravit její polohu vůči dveřnímu zámku. To může usnadnit montáž i následné seřízení dveří bez nutnosti měnit polohu celého otvírače.
Odolná konstrukce DORCAS
Současná řada DORCAS 41 je výrobcem elektricky testována na 200 000 pracovních cyklů. Udávaná odolnost proti mechanickému vytržení činí 2 950 N a pracovní teplotní rozsah je −25 až +50 °C.
Rozměrové schéma
Aktuální výrobní specifikace řady DORCAS 41 uvádí kompaktní rozměry těla 66 × 16 × 25,5 mm.
Čelní pohled66 × 16 mm
Boční pohled66 × 25,5 mm
Schéma je zjednodušené. Aktuální specifikace výrobce pro řadu 41 uvádí rozměry 66 × 16 × 25,5 mm a hloubku zasunutí západky 6 mm.
Technické parametry
- typ: elektrický dveřní otvírač
- výrobce: DORCAS
- řada: 41
- označení Shift: DS41N412
- provedení výrobce: 41 NF / cívka 412
- funkce: standardní / fail-secure
- mechanické odblokování: ne
- paměťová / impulzní funkce: ne
- napájení: 12 V DC
- cívka: 412
- odběr: 400 mA
- Flex západka: ano
- nastavení západky: ±1 mm
- hloubka zasunutí západky: 6 mm
- provedení: symetrické a reverzibilní
- určení: pravé i levé dveře
- montáž: zápustná
- aktuální rozměry řady dle DORCAS: 66 × 16 × 25,5 mm
- testovaná životnost: 200 000 cyklů
- odolnost proti vytržení: 2 950 N
- pracovní teplota: −25 až +50 °C
- dodávka: bez čelní lišty
Napájení pouze 12 V DC
Model DS41N412 používá cívku 412 určenou pro 12 V DC. Nezaměňujte ji s variantami řady 41 pro širší rozsah AC/DC napájení. Před připojením vždy ověřte napětí a typ výstupu použitého zdroje nebo řídicí jednotky.
Identifikace produktu:
DORCAS řada 41
Označení Shift: DS41N412
Cívka: 412
Napájení: 12 V DC
Odběr: 400 mA
Funkce: standardní / fail-secure
Mechanické odblokování: ne
Kompaktní 12V elektrický otvírač pro každodenní použitíDORCAS DS41N412 kombinuje 12V DC napájení, úzké 16mm provedení, nastavitelnou Flex západku a standardní funkci, při které zůstávají dveře bez napětí uzamčené. Je vhodný pro domovní telefony, videotelefony i další systémy elektrického otevírání dveří.
