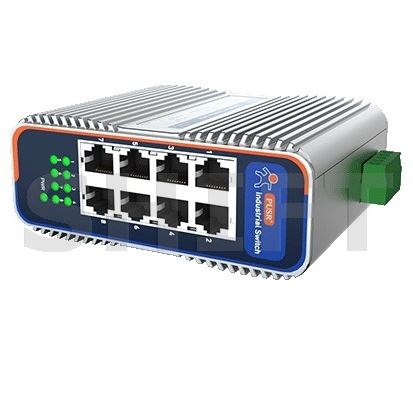

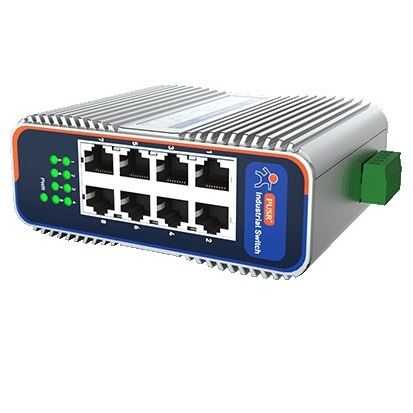

PUSR USR-ISF1008 – 8portový průmyslový Ethernet switch
Průmyslový 8portový unmanaged Ethernet switch pro sítě 10/100 Mb/s. Nabízí široký rozsah napájení, redundantní napájecí vstup, kovový hliníkový kryt, pasivní chlazení a montáž na DIN lištu.
8× Ethernet
RJ45 10/100 Mb/s s automatickou detekcí rychlosti.
9,6–60 V DC
Široký rozsah průmyslového napájení.
Redundantní napájení
Dva napájecí vstupy pro vyšší provozní spolehlivost.
−40 až +85 °C
Pro provoz v náročném průmyslovém prostředí.
8 portů Fast Ethernet
USR-ISF1008 je neřízený průmyslový Ethernetový switch s 8 porty RJ45 10/100 Mb/s. Všechny porty podporují automatické vyjednání rychlosti a funkci Auto MDI/MDIX, takže není potřeba řešit typ použitého síťového kabelu.
Switch pracuje metodou Store and Forward a je určen pro jednoduché rozšíření průmyslové Ethernetové sítě bez potřeby konfigurace.
8× RJ45 10/100 Mb/s | unmanaged | DIN lišta | IP40
USR-ISF1008 není gigabitový switch Model ISF1008 má 8 portů s rychlostí 10/100 Mb/s. Pokud je požadováno 8× Gigabit Ethernet 10/100/1000 Mb/s, odpovídajícím modelem je USR-ISG1008.
Průmyslové napájení
Switch pracuje v širokém rozsahu 9,6 až 60 V DC. Řada ISF/ISG podporuje redundantní napájení, které umožňuje připojit dva zdroje a zvýšit tak odolnost sítě proti výpadku jednoho napájecího okruhu.
Napájecí část obsahuje také ochranu proti přepólování, proudovému přetížení a přepěťovým jevům.
Provoz bez ventilátoru
Hliníkový kryt slouží současně jako pasivní chladič. Konstrukce je bez ventilátoru, takže neobsahuje pohyblivé chladicí prvky a je vhodná pro dlouhodobý nepřetržitý provoz.
Kryt splňuje stupeň ochrany IP40 a zařízení je určeno pro pracovní teploty −40 až +85 °C.
Ochrany pro průmyslové prostředí
Výrobce uvádí ochranu proti přepětí až 6 kV a průmyslovou úroveň EMC odolnosti. Ethernetové i napájecí rozhraní jsou navrženy pro provoz v prostředí s vyšší úrovní elektromagnetického rušení.
Plug & Play
USR-ISF1008 je unmanaged switch, takže nevyžaduje žádnou konfiguraci. Po připojení napájení a síťových kabelů začne automaticky přeposílat Ethernetové rámce mezi jednotlivými porty.
Není určen pro konfiguraci VLAN, QoS, STP nebo webovou správu. Pro takové aplikace je nutné zvolit spravovaný switch z odpovídající produktové řady PUSR.
Technické údaje
| Typ | Průmyslový unmanaged Ethernet switch |
| Počet Ethernet portů | 8× RJ45 |
| Rychlost portů | 10/100 Mb/s |
| Auto MDI/MDIX | Ano |
| Auto-negotiation | Ano |
| Přepínací metoda | Store and Forward |
| Přepínací kapacita | 1,6 Gb/s |
| MAC tabulka | 2K |
| Packet buffer | 768 Kbit |
| Síťové standardy | IEEE 802.3, IEEE 802.3u, IEEE 802.3x |
| Napájení | 9,6–60 V DC |
| Napájecí vstup | Odnímatelná 5pólová svorkovnice, redundantní napájení |
| Příkon | < 5 W |
| Materiál krytu | Hliník |
| Krytí | IP40 |
| Chlazení | Pasivní, bez ventilátoru |
| Montáž | DIN lišta / volné umístění |
| Provozní teplota | −40 až +85 °C |
| Relativní vlhkost | 5–95 %, bez kondenzace |

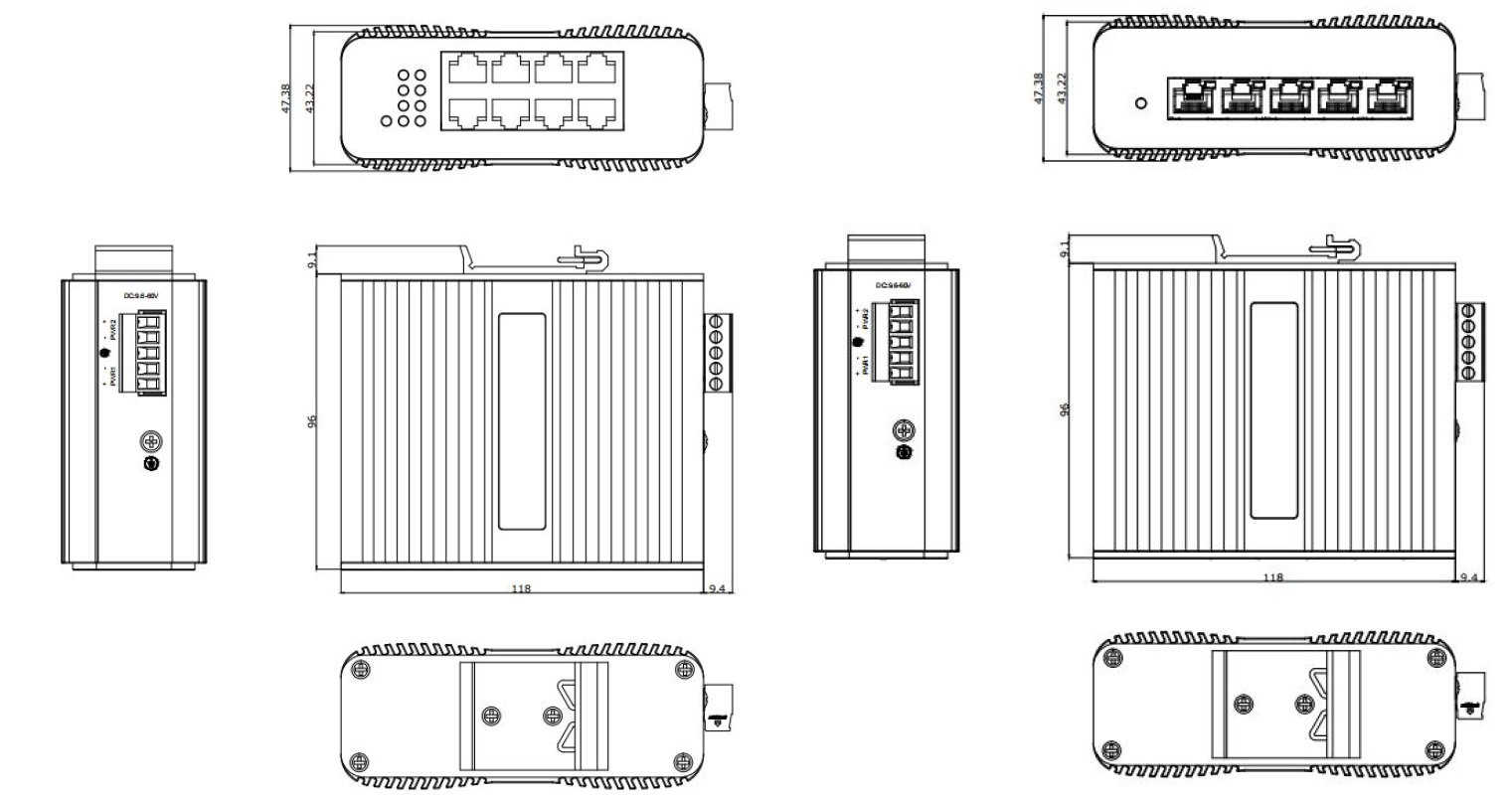

| Rozměry | 118 × 96 × 47,5 mm |
| Hmotnost | cca 430 g |
| Certifikace | CE |
Typické použití
USR-ISF1008 je vhodný pro průmyslovou automatizaci, kamerové systémy, energetiku, dopravní infrastrukturu, technologické rozvaděče, vzdálené provozy a další instalace, kde je vyžadován robustní Ethernetový switch s širokým rozsahem napájení a provozních teplot.
Identifikace výrobku
| Výrobce | PUSR / Jinan USR IOT Technology |
| Model | USR-ISF1008 |
PUSR USR-ISF1008 je robustní osmiportový průmyslový Fast Ethernet switch pro sítě 10/100 Mb/s. Nabízí redundantní napájení, široký rozsah 9,6–60 V DC, provoz od −40 do +85 °C, pasivní chlazení a jednoduchou instalaci bez konfigurace.
