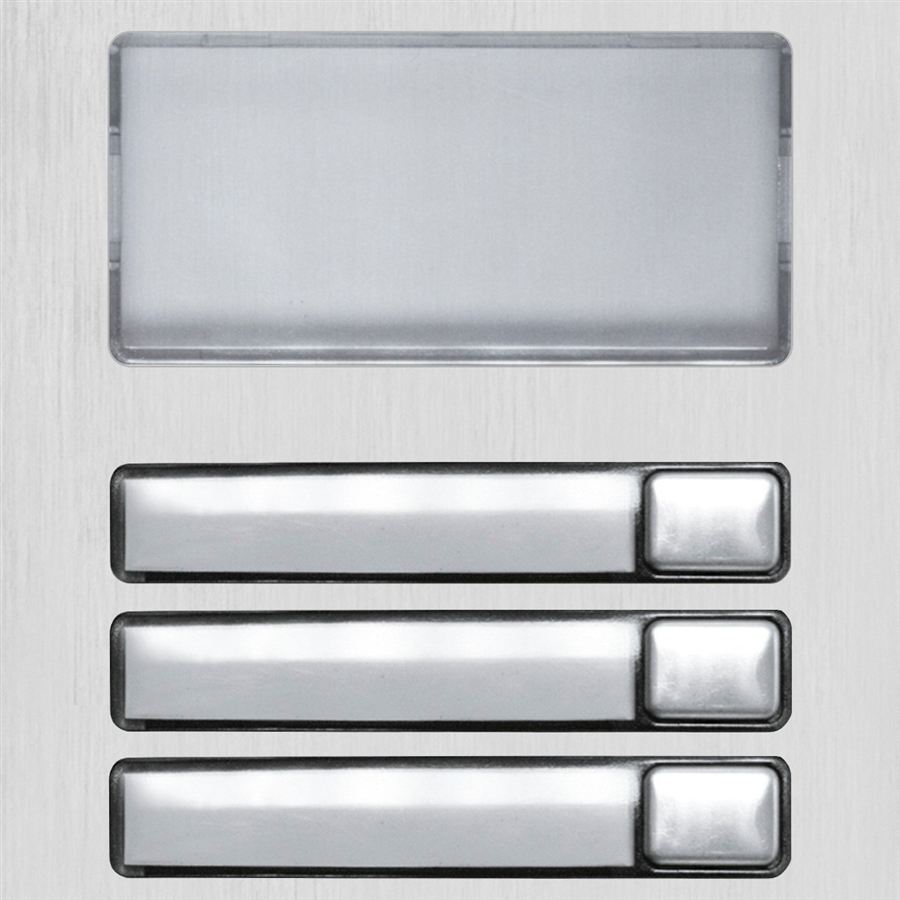

Tři zvonková tlačítka a prostor pro označení v jednom modulu

Golmar N3131/AL je jednořadý tlačítkový modul pro modulární vstupní tabla NEXA Aluminium. Obsahuje 3 samostatná zvonková tlačítka a malé informační okénko, které lze využít například pro název domu, označení vchodu nebo jinou krátkou informaci.

Je vhodný například pro tři byty, tři kanceláře nebo menší objekt s několika samostatnými účastníky. Díky informačnímu okénku lze základní označení vstupu umístit přímo do stejného modulu.

Čelní panel je vyroben z 1,8mm eloxovaného extrudovaného hliníku a má standardní rozměr 100 × 100 mm.

Rozšíření vstupního tabla o tři účastníky a informační plochu

N3131/AL tvoří mechanickou a pohledovou část modulárního vstupního panelu.

Po stisknutí konkrétního tlačítka zajistí připojená elektronika volání na odpovídající domovní telefon nebo videomonitor.

Malé informační okénko poskytuje místo pro krátké označení domu, firmy nebo vstupu.

Samotný N3131/AL neobsahuje elektroniku pro řízení volání.

Přehledné označení přímo u zvonkových tlačítek

Informační okénko lze využít například pro:

• název domu nebo vchodu,
• číslo objektu,
• název firmy nebo provozovny,
• krátkou orientační informaci.

Nejde o elektronický displej, ale o statickou informační plochu.

Pro tři byty, kanceláře nebo další účastníky

• Menší bytový dům – samostatné tlačítko pro tři domácnosti.
• Vícegenerační dům – oddělené volání pro jednotlivé části objektu.
• Kanceláře – tři firmy nebo oddělení.
• Provozovny – samostatná volací tlačítka v jednom vstupu.
• Rozšíření většího tabla – doplnění dalších tří účastníků.

Rozdíl je v informačním okénku

Pokud potřebujete tři zvonková tlačítka a současně prostor pro krátké označení vstupu, zvolte N3131/AL.

Varianty podle počtu tlačítek

• N3111/AL – 1 tlačítko + malé informační okénko.
• N3121/AL – 2 tlačítka + malé informační okénko.
• N3131/AL – 3 tlačítka + malé informační okénko.

N3131/AL je tedy varianta s nejvyšším počtem tlačítek v této jednořadé skupině s informačním okénkem.

1,8mm eloxovaný extrudovaný hliník

Čelní panel N3131/AL je vyroben z extrudovaného eloxovaného hliníku.

Tloušťka čelního panelu činí 1,8 mm.

Materiál a povrchová úprava odpovídají ostatním modulům systému NEXA Aluminium.

100 × 100 mm

N3131/AL zabírá jednu standardní modulovou pozici systému NEXA Aluminium.

Elektronika se volí podle použité technologie

N3131/AL obsahuje mechanická tlačítka, ale neobsahuje elektroniku pro jejich vyhodnocení.

Podle konkrétního systému lze použít například:

• EL606D – elektronika pro 3 jednořadá nebo 6 dvouřadých tlačítek,
• EL610D – elektronika pro 5 jednořadých nebo 10 dvouřadých tlačítek,
• EL610A – analogová elektronika pro 5 jednořadých nebo 10 dvouřadých tlačítek v systémech 4+N.

U tří jednořadých tlačítek kapacitně přesně odpovídá například EL606D, pokud je kompatibilní s technologií celé instalace.

Konkrétní elektroniku je vždy nutné ověřit podle hlavního audio/video modulu systému.

Důležité před objednáním

N3131/AL je čelní tlačítkový modul, nikoli kompletní elektronická jednotka.

Obsahuje tři mechanická zvonková tlačítka a malé informační okénko.

Elektronika pro vyhodnocení tlačítek se objednává samostatně podle použité technologie Golmar.

Pokud informační okénko nepotřebujete, zvolte N3130/AL.

Před sestavením kompletního panelu doporučujeme ověřit kompatibilitu s hlavní elektronikou, montážní sadou a instalační krabicí.

Golmar N3131/AL kombinuje 3 samostatná zvonková tlačítka s praktickým malým informačním okénkem. Čelní panel z 1,8mm eloxovaného hliníku a standardní rozměry 100 × 100 mm z něj dělají praktický modul pro menší i rozsáhlejší vstupní tabla NEXA Aluminium.
