19" NÁSTĚNNÝ DATOVÝ ROZVADĚČ | 9U

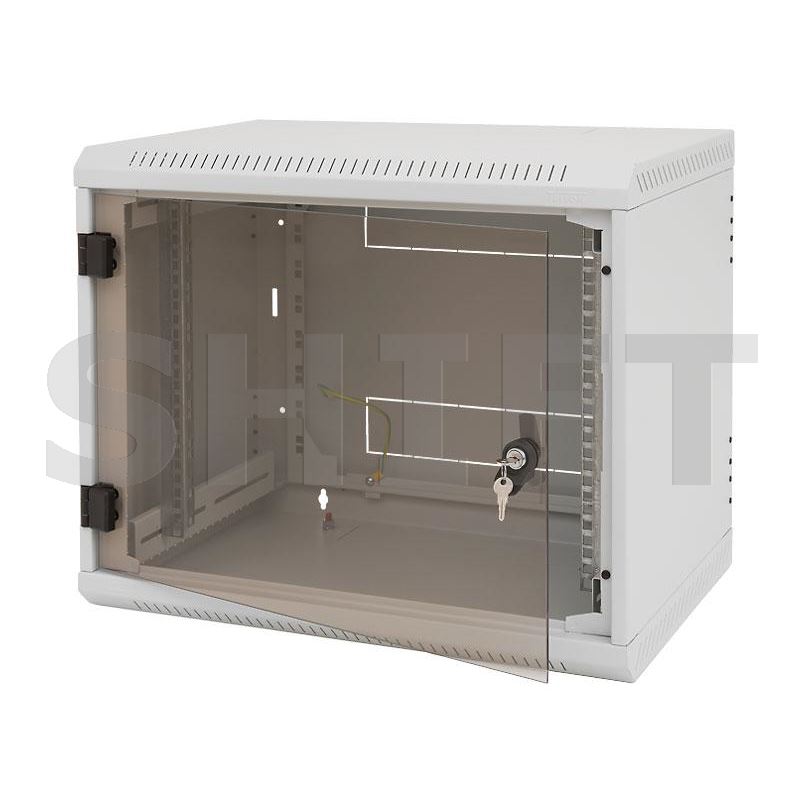

TRITON RBA-09-AS4-XAX-A1 – 19" jednodílný rozvaděč 9U/400 mm, skleněné dveře
Prostorný nástěnný datový rozvaděč pro bezpečné a přehledné umístění síťových prvků, patch panelů, switchů a dalšího 19" příslušenství. Díky montážní kapacitě 9U nabízí dostatek místa pro menší a středně rozsáhlé datové instalace, firemní sítě nebo kamerové systémy. Pevná ocelová konstrukce a prosklené přední dveře umožňují přehledné uspořádání a kontrolu zařízení.
VNĚJŠÍ ROZMĚRY ROZVADĚČE (Š × V × H)
600 × 500 × 395 mm
Šířka 60 cm | Výška 50 cm | Hloubka 39,5 cm
Hlavní přednosti: standardní 19" montáž, kapacita 9U, pevná celosvařená ocelová konstrukce, prosklené uzamykatelné přední dveře, nastavitelná montážní hloubka 19" lišt a praktické nástěnné provedení.
Rozměry rozvaděče – klíčové údaje pro výběr
Důležité upozornění: Označení 400 mm představuje jmenovitou hloubku rozvaděče. Skutečná vnější hloubka je 395 mm. Výška 9U označuje montážní kapacitu pro zařízení, nikoliv celkovou vnější výšku rozvaděče, která činí 500 mm.
Technické parametry
| Výrobce | TRITON |
| Model | RBA-09-AS4-XAX-A1 |
| Typ rozvaděče | Nástěnný, jednodílný |
| Montážní standard | 19" |
| Montážní výška | 9U (400,05 mm) |
| Vnější šířka | 600 mm |
| Vnější výška | 500 mm |
| Vnější hloubka | 395 mm |
| Jmenovitá hloubka | 400 mm |
| Materiál konstrukce | Ocelový plech |
| Přední dveře | Prosklené, uzamykatelné |
| Montážní lišty | 19", plynule nastavitelné do hloubky |
| Hmotnost netto | 16,1 kg dle katalogu odpovídající řady |
Kde rozvaděč využijete?
Rozvaděč TRITON 9U je vhodný pro přehledné uspořádání síťových komponent v domácnostech, kancelářích, menších firmách, obchodech a technických místnostech. Oproti menším variantám 4U a 6U poskytuje více montážního prostoru pro síťové prvky a další příslušenství.
- Uložení 19" patch panelů a datové kabeláže.
- Instalace síťových switchů a PoE switchů.
- Umístění kompatibilních komponent kamerových systémů.
- Organizace napájecích a datových rozvodů.
- Ochrana síťových zařízení před neoprávněným přístupem.
- Montáž na stěnu v kancelářích a technickém zázemí.
Na co myslet před objednáním?
1. Změřte dostupný prostor.
Rozvaděč má vnější rozměry 600 × 500 × 395 mm. Počítejte také s místem potřebným pro otevření dveří, přívod kabeláže a případné větrání.
2. Ověřte hloubku instalovaných zařízení.
Jmenovitá hloubka rozvaděče 400 mm neznamená, že lze dovnitř umístit zařízení hluboké 400 mm. Je nutné počítat s montážními lištami, konektory, kabeláží a prostorem pro její ohyb.
3. Zkontrolujte kapacitu 9U.
Jedna montážní jednotka U odpovídá výšce 44,45 mm. Rozvaděč nabízí celkovou montážní kapacitu přibližně 400 mm. Při plánování doporučujeme ponechat rezervu pro kabeláž a případné další rozšíření sítě.
Montáž a doporučené příslušenství
Rozvaděč je určen pro montáž na dostatečně pevnou stěnu. Při instalaci je nutné použít vhodný kotevní materiál podle typu podkladu a celkové hmotnosti osazeného rozvaděče.
Nastavitelné 19" montážní lišty umožňují přizpůsobit jejich polohu hloubce instalovaných zařízení. Kabelové vstupy usnadňují přivedení datové kabeláže do rozvaděče.
Podle potřeb konkrétní instalace lze rozvaděč doplnit například o:
- 19" patch panely pro datové rozvody.
- 19" police pro menší síťová zařízení.
- Vyvazovací panely pro organizaci kabeláže.
- Napájecí panely PDU.
- Záslepky a další kompatibilní 19" příslušenství.
