GOLMAR GM-PSIPOP-M – uzamykatelný kovový box s napájecím zdrojem pro 2 přístupové kontroléry

GOLMAR GM-PSIPOP-M je středně velká kovová instalační skříň s integrovaným napájecím zdrojem, určená pro bezpečné a přehledné umístění řídicích jednotek přístupového systému GOLMAR iP-Opener.

Potřebujete instalovat více přístupových kontrolérů, ale nechcete pro každý používat samostatný box a napájecí zdroj? GM-PSIPOP-M nabízí prostor pro 2 řídicí jednotky, 2 rozšiřující moduly a jeden záložní akumulátor 12 V / 7 Ah.

Součástí skříně je napájecí zdroj 12 V DC / 3,5 A s možností nabíjení záložního akumulátoru. Kovová konstrukce s uzamykatelnými dvířky chrání řídicí elektroniku před neoprávněným přístupem. Sabotážní kontakt (tamper) navíc umožňuje sledovat otevření skříně.

Box je vhodný pro bytové domy, administrativní budovy, firmy, provozovny a další objekty, kde je požadováno centralizované umístění a napájení více přístupových jednotek.

Přehledné řešení pro více přístupových jednotek

Střední box GM-PSIPOP-M poskytuje prostor pro sestavu několika komponent systému iP-Opener a jejich společné napájení.

Důležité: Řídicí jednotky, rozšiřující moduly a záložní akumulátor se objednávají samostatně. Počet instalovaných zařízení musí odpovídat dostupnému prostoru a výkonu napájecího zdroje.

Napájení řídicí elektroniky na jednom místě

GM-PSIPOP-M obsahuje napájecí zdroj se vstupním napětím 230 V AC a výstupem 12 V DC / 3,5 A, určený pro kompatibilní zařízení přístupového systému GOLMAR iP-Opener.

Zdroj je vybaven ochranou proti zkratu a přepětí, ochrannou zemnicí svorkou a funkcí nabíjení záložního akumulátoru.

Při návrhu instalace je nutné zohlednit součet odběrů všech připojených zařízení. Maximální proud 3,5 A představuje dostupnou kapacitu zdroje, nikoli proud vyhrazený pro každou řídicí jednotku zvlášť.

Pro elektrické zámky a další zařízení s vyšším nebo nárazovým odběrem může být vhodné samostatné napájení podle požadavků konkrétní instalace.

Prostor pro akumulátor BAT-7A

Skříň umožňuje instalaci kompatibilního olověného akumulátoru GOLMAR BAT-7A, 12 V / 7 Ah.

Díky integrovanému nabíjecímu obvodu lze při správném zapojení vytvořit zálohované napájení řídicí elektroniky. To pomáhá zachovat provoz připojených komponent i při krátkodobém výpadku elektrické sítě.

Skutečná doba zálohování závisí na celkovém proudovém odběru, stáří a stavu akumulátoru, požadovaném provozním režimu a zapojení dalších zařízení.

Akumulátor BAT-7A není součástí standardní dodávky.

Jakou velikost instalační skříně vybrat?

Všechny tři varianty jsou určeny pro přístupový systém iP-Opener. Výběr závisí na počtu řídicích jednotek, požadovaných rozšířeních a celkovém odběru napájených zařízení.

1. Výběr vhodného místa

Skříň umístěte do chráněného vnitřního prostoru s dostatečným přístupem pro instalaci, kontrolu a servis. Zohledněte její rozměry a prostor potřebný pro otevření dvířek.

2. Montáž kontrolérů a rozšiřujících modulů

Do skříně instalujte kompatibilní komponenty iP-Opener podle montážního postupu výrobce. Kabeláž uspořádejte tak, aby byla přehledná a umožňovala bezpečnou údržbu.

3. Připojení napájení

Integrovaný zdroj vyžaduje připojení k síti 230 V AC a správné ochranné uzemnění. Před uvedením do provozu ověřte výstupní napětí a celkový odběr připojené sestavy.

4. Instalace záložního akumulátoru

Pokud požadujete záložní napájení, doplňte kompatibilní akumulátor BAT-7A a připojte jej podle návodu výrobce.

5. Zapojení sabotážního kontaktu

Tamper kontakt propojte s vhodným monitorovacím vstupem, pokud má být otevření skříně vyhodnocováno. Po dokončení montáže ověřte správnou funkci zařízení a skříň uzamkněte.

Součást sestavy

• Uzamykatelná kovová instalační skříň GM-PSIPOP-M.
• Integrovaný napájecí zdroj 12 V DC / 3,5 A.
• Nabíjecí obvod pro záložní akumulátor.
• Sabotážní kontakt (tamper).

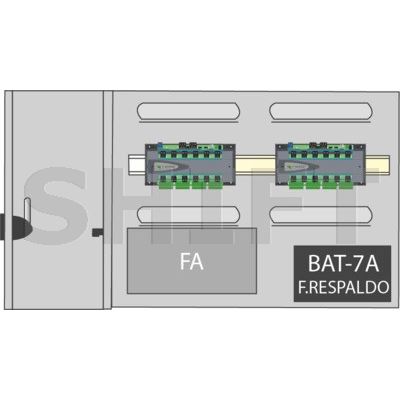

• Prostor pro dva kontroléry, dva rozšiřující moduly a akumulátor BAT-7A.

Nutno objednat samostatně podle potřeby

• Řídicí jednotky GOLMAR iP-Opener.
• Rozšiřující moduly.
• Záložní akumulátor BAT-7A.
• Čtečky, elektrické zámky a další prvky přístupového systému.

Důležité informace před objednáním

Nejedná se o samostatný přístupový systém: Výrobek obsahuje instalační skříň s napájením, nikoli řídicí jednotky nebo RFID čtečky.

Kapacita skříně: Prostor je určen až pro dva kompatibilní kontroléry, dva rozšiřující moduly a jeden akumulátor BAT-7A.

Akumulátor není součástí dodávky: Záložní baterii je nutné objednat samostatně.

Výkon napájecího zdroje: Maximální výstupní proud činí 3,5 A pro celou napájenou sestavu. Počet osazených kontrolérů proto sám o sobě nezaručuje dostatečnou výkonovou rezervu.

Sabotážní kontakt: Aby bylo možné vyhodnocovat otevření skříně, musí být tamper správně připojen k vhodnému vstupu systému.

Umístění: Skříň je vhodné instalovat do chráněného vnitřního prostředí. Případné použití v náročnějších podmínkách vyžaduje odpovídající ochranu.

Odborná montáž: Připojení síťového napětí 230 V AC, ochranné uzemnění a zapojení napájecích obvodů musí provést osoba s odpovídající elektrotechnickou kvalifikací.

GM-PSIPOP-M – produktová stránka SHIFT.cz

GM-PSIPOP-M – oficiální stránka výrobce GOLMAR

GM-PSIPOP-M – originální technický list výrobce

GOLMAR iP-Opener – český produktový katalog (PDF)

GOLMAR GM-PSIPOP-M – více řídicích jednotek bezpečně na jednom místě

Zjednodušte instalaci přístupového systému GOLMAR iP-Opener. GM-PSIPOP-M nabízí prostor pro dva kontroléry, dva rozšiřující moduly a záložní akumulátor. Díky integrovanému napájecímu zdroji, uzamykatelné kovové konstrukci a sabotážnímu kontaktu získáte přehledné a chráněné řešení pro profesionální přístupové instalace.
