OPENERS & CLOSERS SERIES 3 • REVERZNÍ ELEKTRICKÝ OTVÍRAČ 24 V DC
Reverzní elektrický otvírač s nastavitelnou západkou a krátkou lištou

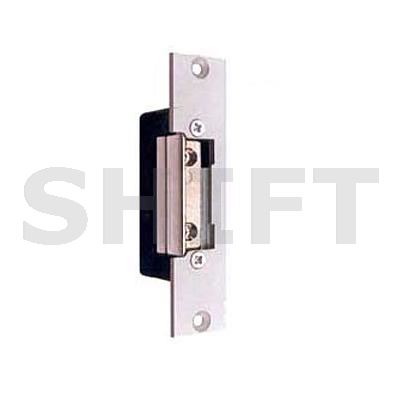

Openers & Closers OC34102F je symetrický reverzní elektrický dveřní otvírač pro napájení 24 V DC. Pracuje na principu fail-safe – při přivedeném napětí drží dveře uzamčené a při přerušení napájení se odblokuje. Součástí této varianty je krátká montážní lišta a nastavitelná západka pro přesnější seřízení dveří.
⚡ 24 V DC🔓 Reverzní / Fail-safe🔧 Nastavitelná západka📐 Krátká lišta
🔓
Reverzní / fail-safe funkce
Při přivedeném napětí 24 V DC drží otvírač dveře uzamčené. Při vypnutí nebo výpadku napájení se mechanismus odblokuje a umožní otevření dveří.
🔧
Nastavitelná západka
Poloha západky je mechanicky nastavitelná. Při montáži tak lze přesněji přizpůsobit polohu otvírače střelce dveřního zámku a kompenzovat drobné tolerance dveří a zárubně.
REVERZNÍ / FAIL-SAFE FUNKCE
Při výpadku napájení se dveře odblokují
OC34102F pracuje opačně než standardní elektrický otvírač. Pro uzamčený stav musí být otvírač napájen. Po přerušení napětí 24 V DC se západka uvolní a dveře lze otevřít.
Pozor – nejde o standardní elektrický otvírač
Model OC34102F je reverzní fail-safe provedení. Bez napájení jsou dveře odblokované. Pokud potřebujete běžný otvírač, který je bez napětí uzamčený a odemyká se elektrickým impulzem, je nutné zvolit standardní fail-secure variantu.
Pro přístupové systémy s požadavkem na fail-safe funkci
Reverzní otvírač je vhodný pro instalace, kde má při výpadku nebo řízeném vypnutí napájení dojít k uvolnění dveří. Používá se například ve vybraných systémech kontroly přístupu nebo dalších instalacích navržených na principu fail-safe.
Použití na únikových, požárních nebo jinak bezpečnostně regulovaných dveřích je vždy nutné posuzovat podle požadavků celé dveřní sestavy a příslušných předpisů. Samotná reverzní funkce neznamená automaticky vhodnost pro každý typ únikových dveří.
Nízký odběr při trvalém napájení
Reverzní otvírač musí být pro zachování uzamčeného stavu napájen trvale. Cívka F je určena pro 24 V DC a podle technické dokumentace jednotlivých výrobních revizí má odběr přibližně 120–130 mA.
Nízký odběr je u reverzního otvírače praktickou výhodou, protože snižuje zatížení napájecího zdroje při dlouhodobém provozu.
Symetrické provedení pro pravé i levé dveře
Series 3 používá symetrickou konstrukci, takže není nutné objednávat samostatnou variantu pro pravé a levé dveře. Otvírač lze použít v obou orientacích podle způsobu montáže.
Tělo a západka jsou vyrobeny ze slitiny na bázi zinku (Zamak), která zajišťuje dobrou mechanickou pevnost při zachování kompaktních rozměrů.
Krátká montážní lišta je součástí
Varianta OC34102F je dodávána s krátkou montážní lištou. Označení 02 odpovídá krátkému provedení lišty série Openers & Closers; běžně má délku přibližně 110 mm.
To je důležitý rozdíl proti samotnému mechanismu 34F10 bez lišty. Při výměně stávajícího otvírače doporučujeme porovnat také rozměry a umístění montážních otvorů lišty.
Robustní konstrukce Series 3
Pro mechanismus 34F10 výrobce a současná distribuční dokumentace uvádějí maximální statickou odolnost přibližně 3 000 N. Otvírač je určen pro standardní dveřní instalace a konstrukce je odolná proti korozi podle zkoušek typu UNI ISO 9227.
Rozměrové schéma
Hlavní rozměry konkrétního provedení OC34102F podle údajů vedených u produktu Shift.
Krátká lištaKrátké provedení „02“
