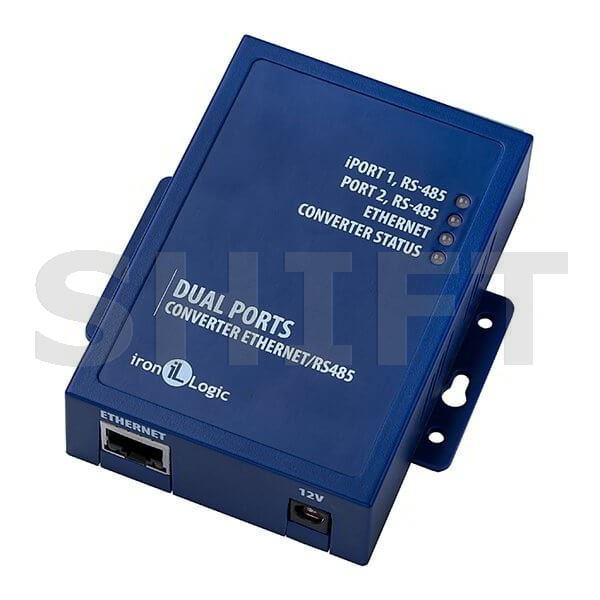

IRONLOGIC • Z-397 WEB • SÍŤOVÝ KONVERTOR
Propojte přístupové kontroléry s počítačovou sítí – jednoduše přes Ethernet
IRONLOGIC Z-397 WEB je profesionální síťový konvertor, který umožňuje připojit zařízení s komunikačním rozhraním RS-485 do počítačové sítě Ethernet. Je určen především pro elektronické přístupové systémy, ve kterých zajišťuje komunikaci mezi síťovými kontroléry, počítačem a kompatibilním softwarem.
Díky dvěma samostatným linkám RS-485 lze připojit dvě komunikační větve. Jedna z nich je navíc galvanicky oddělena do 1 000 V, což pomáhá omezovat přenos nežádoucích elektrických potenciálů mezi částmi instalace.
Konvertor podporuje komunikaci TCP/IP, režimy klient a server, vzdálenou správu i práci s virtuálním COM portem. Je vhodný pro bytové domy, administrativní objekty, firemní areály a rozsáhlejší přístupové instalace.
Ethernet RJ45 2× RS-485 Galvanické oddělení 1 kV TCP/IP Virtuální COM port
Proč zvolit IRONLOGIC Z-397 WEB?
Přístup přes počítačovou síť
Připojené kontroléry RS-485 lze prostřednictvím Ethernetu zpřístupnit kompatibilnímu softwaru v lokální síti nebo při vhodném zabezpečeném nastavení i vzdáleně.
Dvě linky RS-485
Umožňuje připojit dvě komunikační větve, což usnadňuje návrh a rozšiřování přístupového systému.
Galvanické oddělení
První linka RS-485 je galvanicky oddělena do 1 kV. Přispívá k odolnosti komunikace v náročnějších instalacích.
Kompatibilita se starším softwarem
Pomocí virtuálního COM portu lze využívat také podporované aplikace původně určené pro sériovou komunikaci.
Flexibilní síťový provoz
Podpora TCP serveru, TCP klienta a webového klienta umožňuje přizpůsobit komunikaci konkrétnímu systému.
Konfigurace a aktualizace
Nastavení a firmware lze spravovat prostřednictvím USB nebo podporovaných síťových nástrojů.
JAK ZAŘÍZENÍ FUNGUJE
Komunikační most mezi kontroléry a počítačem
Přístupové kontroléry připojené na sběrnici RS-485 komunikují s konvertorem Z-397 WEB. Ten přenáší jejich data prostřednictvím sítě Ethernet do kompatibilního počítačového programu nebo síťové služby.
Správce může podle možností připojených kontrolérů a softwaru upravovat přístupová oprávnění, načítat historii událostí a kontrolovat stav přístupového systému.
Z-397 WEB sám neověřuje přístupové čipy ani nespíná elektrické zámky. Tyto úlohy vykonávají připojené přístupové kontroléry.
Kde najde Z-397 WEB využití?
Bytové domy
Propojení přístupových kontrolérů na jednotlivých vstupech s centrální správou.
Administrativní budovy
Síťová komunikace kontrolérů pro kanceláře, chodby a další přístupové body.
Firemní areály
Připojení vzdálenějších větví RS-485 do společné ethernetové infrastruktury.
Modernizace instalací
Přechod od lokální sériové komunikace k síťovému řešení bez nutnosti automaticky měnit všechny kompatibilní kontroléry.
Ethernet a dvě komunikační linky RS-485
Ethernet RJ45
Síťové rozhraní 10/100BASE-T podporuje komunikaci prostřednictvím běžné počítačové infrastruktury. K dispozici jsou protokoly TCP/IP, HTTP, DHCP a další síťové služby.
RS-485 – linka 1
První komunikační linka RS-485 je galvanicky oddělena do 1 000 V. Je vhodná pro připojení sběrnice v instalacích, kde je žádoucí elektrické oddělení komunikačních částí.
RS-485 – linka 2
Druhá komunikační linka RS-485 umožňuje připojení další větve, ale není galvanicky oddělena.
USB pro konfiguraci
Port USB 2.0 typu B slouží pro místní konfiguraci a aktualizaci firmwaru. Nejedná se o běžné USB rozhraní pro přímé připojení čtečky RFID.
Podporované komunikační režimy
TCP Server
Konvertor očekává příchozí připojení z počítače s kompatibilním klientským softwarem.
TCP Client
Konvertor sám navazuje spojení se vzdáleným serverem nebo podporovanou aplikací.
Web Client
Režim určený pro komunikaci s kompatibilními webovými službami přístupového systému.
Virtuální COM port
Pomocí softwaru COM2IP lze zpřístupnit komunikační linku aplikacím pracujícím se sériovým COM portem.
Technické parametry
| Výrobce | IRONLOGIC |
| Model | Z-397 WEB |
| Kód SHIFT | il005189 |
| Typ zařízení | Síťový konvertor Ethernet / RS-485 |
| Ethernet | RJ45, 10/100BASE-T |
| Síťové protokoly | IPv4, ARP, TCP, Telnet, ICMP, UDP, DHCP, HTTP, NVT |
| Počet linek RS-485 | 2 |
| Galvanické oddělení linky 1 | 1 kV |
| Galvanické oddělení linky 2 | Ne |
| Maximální rychlost RS-485 | 115 200 bit/s |
| USB konektor | Typ B |
| USB standard | USB 2.0 Full-Speed, Mass Storage |
| Napájení DC | 8–18 V DC |
| Napájení AC | 7–14 V AC |
| Maximální odběr při 12 V DC | 100 mA |
| Provozní teplota | +5 až +40 °C |
| Relativní vlhkost | 5–95 %, bez kondenzace |
| Materiál krytu | ABS plast |

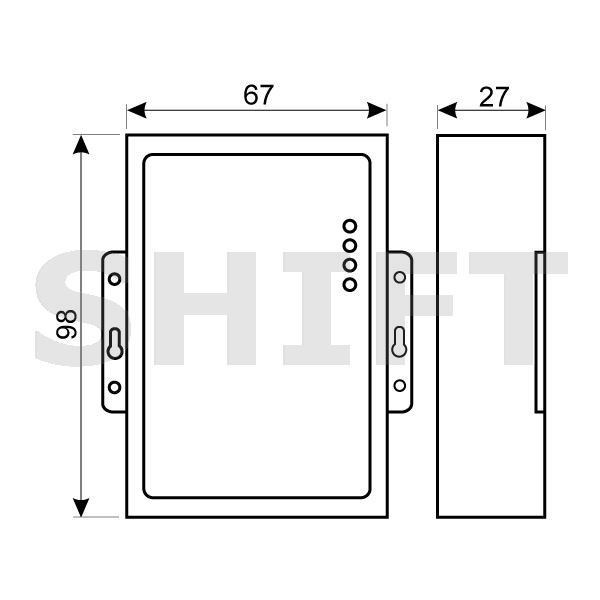

| Rozměry dle produktové specifikace výrobce | 100 × 85 × 30 mm |
| Hmotnost | 100 g |
Kompatibilita a doporučené použití
Konvertor je určen zejména pro síťové kontroléry IRONLOGIC využívající komunikaci RS-485, například Z-5R NET a Z-5R NET 8000. Konkrétní kompatibilitu je vždy nutné ověřit podle protokolu, verze firmwaru a použitého softwaru.
Pro správu lze podle požadovaného způsobu provozu využít podporované aplikace IRONLOGIC, například Guard Light, Guard Commander nebo řešení pracující s virtuálním COM portem.
Příklad typického zapojení
Počítač se softwarem → Ethernetová síť → Z-397 WEB → sběrnice RS-485 → přístupové kontroléry IRONLOGIC → čtečky a elektrické zámky.
Tato architektura umožňuje centrální komunikaci s více přístupovými body bez nutnosti přímého sériového propojení každého kontroléru s počítačem.
Montáž a uvedení do provozu
Z-397 WEB se instaluje na chráněné místo v blízkosti síťové infrastruktury nebo připojované sběrnice RS-485. Před uvedením do provozu je nutné nastavit síťové parametry a zvolený komunikační režim.
Základní postup
- Namontujte konvertor na vhodné suché a chráněné místo.
- Připojte odpovídající napájecí zdroj.
- Připojte požadované komunikační větve RS-485 podle instalačního schématu.
- Propojte ethernetový konektor RJ45 s počítačovou sítí.
- Nastavte IP adresu, síťové parametry a režim TCP komunikace.
- V kompatibilním softwaru nastavte spojení s konvertorem.
- Ověřte komunikaci se všemi připojenými kontroléry.
Důležité informace před instalací
Konvertor není přístupový kontrolér. Neobsahuje paměť přístupových čipů pro samostatné ovládání dveří a nemá výstup pro přímé spínání zámku.
Galvanicky oddělena je pouze první linka RS-485. Druhá linka není galvanicky oddělena. Při návrhu zapojení je nutné tento rozdíl respektovat.
Ethernet není napájení PoE. Zařízení vyžaduje samostatné odpovídající napájení; podporu PoE výrobce u tohoto modelu neuvádí.
Správné zapojení RS-485 je zásadní. Dodržte polaritu vodičů A/B, pravidla topologie, zakončení sběrnice a požadavky na kabeláž.
Vzdálený přístup musí být zabezpečen. Nevystavujte konfigurační rozhraní ani nezabezpečené síťové služby přímo do veřejného internetu. Pro vzdálenou správu využijte vhodně chráněnou síť, například VPN.
Aktualizace firmwaru provádějte podle návodu. Zařízení obsahuje také přepínač, kterým lze omezit vzdálené změny konfigurace.
Zařízení není určeno pro nechráněné venkovní prostředí. Instalujte je v podmínkách odpovídajících uvedenému rozsahu teplot a vlhkosti.
Obsah balení a potřebné příslušenství
Hlavní dodávané zařízení: síťový konvertor IRONLOGIC Z-397 WEB.
Pro uvedení do provozu je dále potřeba vhodné napájení, ethernetové propojení, kabeláž RS-485 a kompatibilní přístupové kontroléry.
Přesný obsah příslušenství v balení konkrétní dodávky SHIFT doporučujeme ověřit podle aktuální produktové specifikace.
Dokumentace a ke stažení
IRONLOGIC Z-397 WEB – spolehlivé propojení přístupových systémů se sítí
Potřebujete připojit kontroléry RS-485 k počítačové síti a spravovat přístupový systém z jednoho místa? IRONLOGIC Z-397 WEB nabízí Ethernet 10/100 Mb/s, dvě linky RS-485, galvanické oddělení první linky, flexibilní režimy TCP/IP a podporu virtuálního COM portu. Je vhodným řešením pro nové instalace i modernizaci stávajících přístupových systémů.
