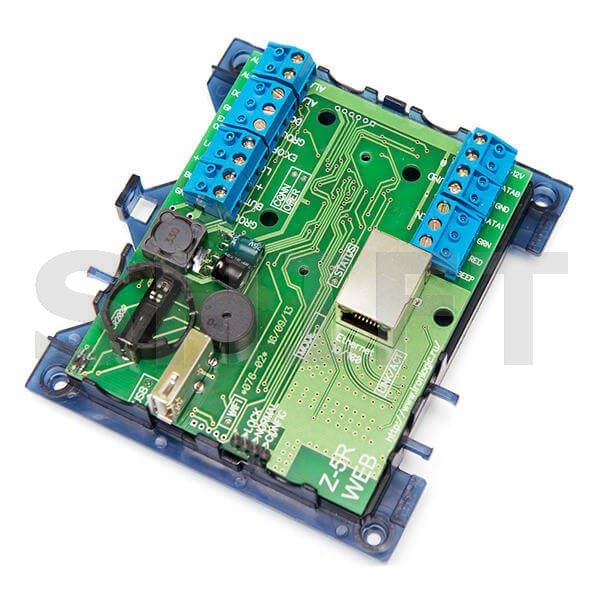

IRONLOGIC • Z-5R WEB • SÍŤOVÝ PŘÍSTUPOVÝ KONTROLÉR
Moderní řízení přístupu přes Ethernet a Wi-Fi – pro dveře, turnikety i brány
IRONLOGIC Z-5R WEB je univerzální síťová řídicí jednotka pro elektronické přístupové systémy. Umožňuje spravovat vstupy do budov, ovládat elektrické zámky, turnikety nebo brány a přizpůsobit své funkce konkrétním požadavkům instalace.
Díky integrovanému Ethernetu a Wi-Fi lze zařízení připojit přímo do počítačové sítě. Nastavení síťového připojení je možné provádět také pomocí chytrého telefonu přes konfigurační Wi-Fi přístupový bod.
Kontrolér podporuje dvě externí čtečky, disponuje dvěma výkonovými tranzistorovými výstupy a umožňuje provoz v síťovém i autonomním režimu. Je vhodný pro firmy, bytové domy, administrativní objekty i vzdálené provozovny.
Ethernet 10/100 Wi-Fi 2 čtečky 2 × 8 168 čipů 2 výstupy / 5 A
Proč zvolit Z-5R WEB?
Připojení přímo do sítě
Ethernet RJ45 a Wi-Fi umožňují síťovou komunikaci bez samostatného převodníku RS-485.
Univerzální použití
Podle konfigurace může ovládat dveřní zámky, turnikety, brány nebo další kompatibilní zařízení.
Dvě externí čtečky
Možnost kontroly příchodu i odchodu s podporou protokolů iButton a několika formátů Wiegand.
Rozsáhlá paměť
Kapacita identifikátorů 2 × 8 168 a záznam až 8 192 událostí.
Požární vstup
Samostatný vstup pro nouzové uvolnění průchodu při požárním signálu, nezávisle na dostupnosti počítače.
Nastavení telefonem
Konfigurační režim Wi-Fi Access Point usnadňuje prvotní síťové nastavení pomocí chytrého telefonu.
JAK SYSTÉM FUNGUJE
Přístupová oprávnění pod kontrolou
Uživatel přiloží kartu nebo čip k externí čtečce. Ta předá identifikační údaje kontroléru, který vyhodnotí oprávnění a v případě povoleného vstupu aktivuje odpovídající výstup.
Přístupová pravidla a události lze spravovat prostřednictvím kompatibilního síťového softwaru. Díky místní paměti může kontrolér pracovat také autonomně podle uložené konfigurace.
Konkrétní způsob činnosti závisí na zvoleném typu přístupového bodu a jeho konfiguraci.
Kde najde Z-5R WEB využití?
Firmy a kanceláře
Řízení vstupu zaměstnanců a návštěv do vyhrazených prostor.
Bytové domy
Správa přístupových identifikátorů pro společné vstupy a technické místnosti.
Turnikety a brány
Ovládání průchodu nebo průjezdu při použití odpovídajícího režimu a zapojení.
Vzdálené provozovny
Možnost začlenění do síťového systému také prostřednictvím kompatibilního mobilního modemu.
Ethernet, Wi-Fi a mobilní připojení
Ethernet RJ45
Integrované síťové rozhraní 10/100BASE-T umožňuje připojit kontrolér do stávající kabelové počítačové sítě. Maximální délka ethernetového propojení je 100 m.
Wi-Fi
Podpora standardů IEEE 802.11b/g/n. Zařízení může pracovat jako klient Wi-Fi sítě nebo v režimu přístupového bodu, který slouží také ke konfiguraci.
Mobilní síť 3G/4G
Připojení vzdáleného objektu lze řešit prostřednictvím kompatibilního externího USB modemu. Mobilní modem není součástí samotného kontroléru.
USB Host
Zařízení obsahuje konektor USB typu A v režimu Host pro podporované externí příslušenství.
Kompatibilita se čtečkami
K Z-5R WEB lze připojit až dvě externí čtečky podporující rozhraní iButton (1-Wire) nebo Wiegand-26, Wiegand-34, Wiegand-42 a Wiegand-50.
Podle zvolené čtečky lze použít různé technologie identifikátorů. Samotný kontrolér neobsahuje integrovanou RFID anténu, a proto je pro čtení karet nebo čipů nutná externí čtečka.
Na co si dát pozor při výběru Ověřte komunikační protokol, formát přenášeného identifikátoru a požadovaný způsob autorizace. Funkce čip + PIN nebo dvou identifikátorů vyžadují kompatibilní čtečku a odpovídající konfiguraci systému.
Pokročilé možnosti řízení přístupu
Běžný a blokovací režim
Povolení vstupu oprávněným uživatelům nebo dočasné omezení přístupu.
Volný průchod
Možnost dočasně uvolnit průchod podle provozních potřeb.
Dvojí autorizace
Podpora přístupu pomocí čipu a PIN nebo pomocí dvou identifikátorů v odpovídajícím režimu.
Evakuační režim
Podpora nouzového uvolnění přístupového bodu při aktivaci požárního vstupu.
Časová pravidla
Pokročilé nastavení přístupových režimů a časových pásem podle konfigurace.
Bezpečnostní integrace
Požární vstup a bezpečnostní výstup umožňují propojení s dalšími systémy budovy.
Technické parametry
| Výrobce | IRONLOGIC |
| Model | Z-5R WEB |
| Kód SHIFT | il005368 |
| Typ | Síťový přístupový kontrolér |
| Komunikační rozhraní | Ethernet, Wi-Fi; 3G/4G s kompatibilním modemem |
| Ethernet | RJ45, 10/100BASE-T |
| Maximální délka Ethernetu | 100 m |
| Wi-Fi standardy | IEEE 802.11b/g/n |
| Wi-Fi režimy | Access Point / Client |
| USB | USB Type A, Host |
| Kapacita identifikátorů | 2 × 8 168 |
| Typy identifikátorů | Normální, Master, blokovací |
| Paměť událostí | 8 192 |
| Počet externích čteček | 2 |
| Protokoly čteček | iButton, Wiegand-26/34/42/50 |
| Napájecí napětí | 12 V DC |
| Proudový odběr | 300 mA |
| Výkonové výstupy | 2× tranzistor MIS |
| Maximální proud tranzistoru | 5 A |
| Doba ovládání zámku | 0–25,5 s |
| Požární vstup | Ano |
| Bezpečnostní výstup | Ano |
| Signalizace | Bzučák a 7 LED indikátorů |

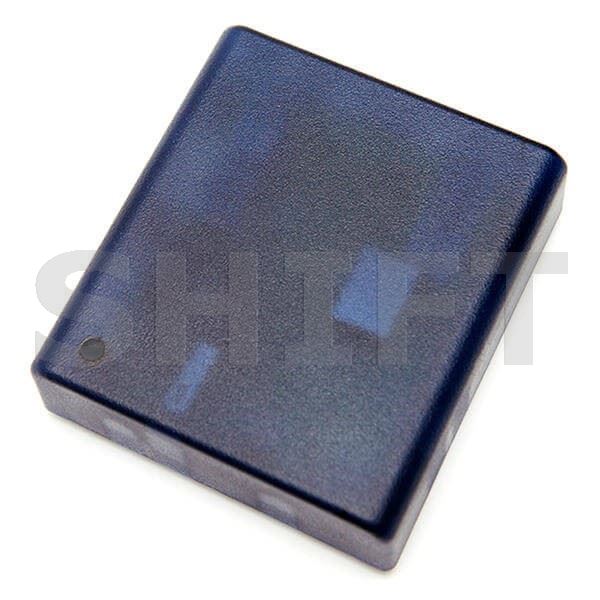

| Materiál krytu | ABS plast |
| Rozměry | 116 × 104 × 37 mm |
| Hmotnost | 150 g |
Montáž a uvedení do provozu
Kontrolér se montuje na chráněném místě a propojuje se s napájecím zdrojem, kompatibilními čtečkami a ovládaným zámkem nebo jiným přístupovým zařízením. Podle požadovaných funkcí lze připojit také odchodové tlačítko, dveřní kontakt, požární vstup a další signalizační prvky.
Základní postup instalace
- Vyberte vhodné chráněné místo pro montáž kontroléru.
- Připojte stabilizované napájení 12 V DC.
- Zapojte kompatibilní externí čtečky a příslušné ovládací prvky.
- Připojte zámek nebo jiné zařízení podle schématu zvolené konfigurace.
- Nastavte komunikaci Ethernet nebo Wi-Fi.
- Nakonfigurujte typ přístupového bodu, uživatele a požadované provozní režimy.
- Ověřte funkci běžného přístupu, odchodu i nouzového uvolnění.
Co je potřeba pro kompletní přístupový systém?
- Kontrolér IRONLOGIC Z-5R WEB
- Jedna nebo dvě kompatibilní externí čtečky
- Odpovídající přístupové karty nebo čipy
- Stabilizovaný napájecí zdroj 12 V DC
- Kompatibilní elektrický zámek, elektromagnet nebo jiné ovládané zařízení
- Odchodové tlačítko a případně dveřní kontakt
- Síťové připojení a kompatibilní software pro centrální správu
- Volitelně kompatibilní USB modem pro mobilní připojení
Uvedené položky představují doporučené součásti kompletní instalace, nikoli potvrzený obsah balení samotného kontroléru.
Důležité informace před objednáním a instalací
Kontrolér není samostatná čtečka. Pro načítání přístupových identifikátorů je nutná externí kompatibilní čtečka.
Výkonové výstupy jsou tranzistorové. Nejde o univerzální bezpotenciálové reléové kontakty. Způsob zapojení musí odpovídat použitému zámku a instalačnímu schématu.
Mobilní připojení vyžaduje externí modem. Samotný kontrolér nemá integrovaný mobilní modem ani SIM kartu.
Wi-Fi připojení neznamená automaticky cloudovou službu. Vzdálená správa vyžaduje vhodný software, konfiguraci sítě a případně další služby.
Nouzové uvolnění dveří musí být správně navrženo. Požární vstup kontroléru nenahrazuje všechny požadavky na bezpečné únikové cesty.
Konkrétní funkce závisejí na konfiguraci. Režimy pro turniket, bránu, dvoufaktorovou autorizaci nebo speciální zámky je nutné nastavit podle dokumentace výrobce.
Instalaci doporučujeme svěřit odborníkovi. Zejména zapojení výkonových výstupů, požárního vstupu a elektrických zámků musí odpovídat technickým požadavkům systému.
Dokumentace a ke stažení
IRONLOGIC Z-5R WEB – flexibilní základ moderního přístupového systému
Hledáte síťový kontrolér, který umožňuje připojení přes Ethernet i Wi-Fi a dokáže se přizpůsobit různým typům přístupových bodů? Z-5R WEB nabízí podporu dvou externích čteček, rozsáhlou paměť identifikátorů, evidenci událostí, dva výkonové tranzistorové výstupy a pokročilé bezpečnostní funkce. Je vhodným řešením pro správu vstupu do budov i složitějších přístupových instalací.
