IRONLOGIC • Z-5R NET 8000 • SÍŤOVÝ PŘÍSTUPOVÝ KONTROLÉR
Spravujte přístupy do budovy přehledně, bezpečně a z jednoho systému
IRONLOGIC Z-5R NET 8000 je síťový kontrolér určený pro elektronické řízení přístupu do objektů. Umožňuje ovládat elektrický zámek, vyhodnocovat oprávnění uživatelů a ukládat informace o průchodech.
Díky komunikaci RS-485 lze propojit více kontrolérů do společného systému, centrálně spravovat přístupová oprávnění a získávat záznamy o událostech. Kontrolér přitom rozhoduje o povolení vstupu samostatně, i když není právě připojen k počítači.
Paměť pojme až 8 168 přístupových identifikátorů a 8 192 událostí. Zařízení je vhodné pro bytové domy, kanceláře, firmy, sklady i průmyslové objekty.
8 168 identifikátorů 8 192 událostí RS-485 FET 5 A Online / autonomně
Hlavní výhody pro uživatele
Centrální správa
Přístupová oprávnění a nastavení více kontrolérů lze spravovat pomocí kompatibilního počítačového softwaru.
Až 8 168 čipů
Kapacita pro přístupové identifikátory zaměstnanců, obyvatel a dalších oprávněných osob.
Historie událostí
Paměť pro 8 192 záznamů umožňuje následné vyhodnocování událostí přístupového systému.
Funguje i bez počítače
O povolení vstupu rozhoduje samotný kontrolér podle uložených identifikátorů.
Rozšiřitelná instalace
Do jedné sítě RS-485 lze podle návodu zapojit až 255 kontrolérů.
Podpora elektrických zámků
Výstup FET s maximálním proudem 5 A a volitelnou logikou pro elektromagnet nebo elektromechanický zámek.
JAK TO FUNGUJE
Přiložení čipu, kontrola oprávnění, otevření dveří
Uživatel přiloží identifikační čip nebo kartu k externí čtečce. Čtečka předá údaje kontroléru, který je porovná s uloženou databází.
Je-li přístup povolen, kontrolér aktivuje výstup pro elektrický zámek a umožní průchod. Doba otevření je nastavitelná podle potřeb instalace.
Informace o událostech se ukládají do paměti. Po připojení k síťovému systému je může kompatibilní software načíst a zpracovat.
Kde najde uplatnění?
Bytové domy
Řízení vstupu obyvatel do domu, společných prostor nebo technických místností.
Firmy a kanceláře
Přístup zaměstnanců a správa oprávnění pro různé části budovy.
Sklady a provozy
Kontrola přístupu do vyhrazených prostor a možnost zpětného dohledání událostí.
Síťový provoz RS-485
Více dveří v jednom systému
Kontroléry lze propojit do sběrnicové sítě RS-485. Jednotlivá zařízení se zapojují postupně za sebou a každé musí mít vlastní síťovou adresu.
Až 255 kontrolérů
Síťová konfigurace podporuje až 255 kontrolérů. Maximální délka sběrnice je 1 200 m při dodržení instalačních pravidel.
Propojení s počítačem
Pro připojení k počítači je nutný odpovídající převodník RS-485. Návod uvádí například převodník Z-397 USB/RS-485. Kompatibilní software následně umožňuje programování zařízení a stahování událostí.
Samostatné rozhodování
O povolení vstupu rozhoduje kontrolér podle své paměti i při dočasné nedostupnosti síťového spojení.
Připojení čteček a identifikátorů
Kontrolér podporuje čtečky komunikující pomocí iButton (emulace Dallas DS1990A) nebo Wiegand-26. Lze použít kontaktní čtečky Dallas i odpovídající bezkontaktní RFID čtečky.
Externí čtečka určuje, jaké typy přístupových čipů nebo karet bude možné používat. Samotný kontrolér neobsahuje integrovanou RFID čtecí anténu.
Důležité upozornění Pro programování kontroléru v autonomním režimu pomocí Master čipu musí být připojena čtečka komunikující protokolem iButton. Při použití Wiegand-26 je nutné dodržet odlišné zapojení uvedené v instalačním návodu, včetně příslušné propojky.
Programování a provozní režimy
Běžný přístup
Kontrolér povoluje průchod identifikátorům uloženým v paměti.
Master čipy
Umožňují správu přístupových identifikátorů a vybraných nastavení v autonomním režimu.
Blokovací režim
Přístup je dočasně omezen pouze na uživatele s blokovacími identifikátory.
Akceptační režim
Umožňuje automatické přidávání přiložených identifikátorů do paměti, například při obnově databáze.
Technické parametry
| Výrobce | IRONLOGIC |
| Model | Z-5R NET 8000 |
| Kód SHIFT | il003233 |
| Typ zařízení | Síťový přístupový kontrolér |
| Kapacita identifikátorů | 8 168 celkem (normální, Master a blokovací) |
| Paměť událostí | 8 192 |
| Rozhraní čteček | iButton (Dallas), Wiegand-26 |
| Síťové rozhraní | RS-485 |
| Maximální počet kontrolérů v síti | 255 |
| Maximální délka sběrnice | 1 200 m |
| Rychlost komunikace RS-485 | 19 200 / 57 600 bit/s, automatické nastavení |
| Výchozí síťová adresa | 1 |
| Napájení | 8–18 V DC |
| Klidový odběr | 30 mA |
| Typ výstupu pro zámek | Unipolární tranzistor FET |
| Maximální proud výstupu | 5 A |
| Nastavitelná doba otevření | 0,1–25,5 s |
| Výchozí doba otevření | 3 s |
| Volba typu zámku | Ano, konfigurační propojkou |
| Ochrana proti chybnému zapojení | Ano, dle výrobce |
| Odchodové tlačítko | Ano, NO kontakt |
| Dveřní kontakt | Ano, NO kontakt |
| Signalizace | Akustická a optická, možnost externí signalizace |
| Rozměry PCB | 60 × 50 × 12 mm |
| Rozměry pouzdra u zapouzdřené varianty | 65 × 65 × 20 mm |
| Materiál pouzdra | ABS plast |
| Hmotnost podle návodu | 80 g |
| Provozní teplota | +5 až +40 °C |
| Provozní vlhkost | Do 80 % při +25 °C |
| Záloha reálného času | Lithiová baterie CR2032, 3 V |
Připojení a montáž
Kontrolér se instaluje na chráněné místo a propojuje se s napájecím zdrojem, externími čtečkami, elektrickým zámkem a případným dalším příslušenstvím. Pro síťový provoz se připojuje ke sběrnici RS-485.

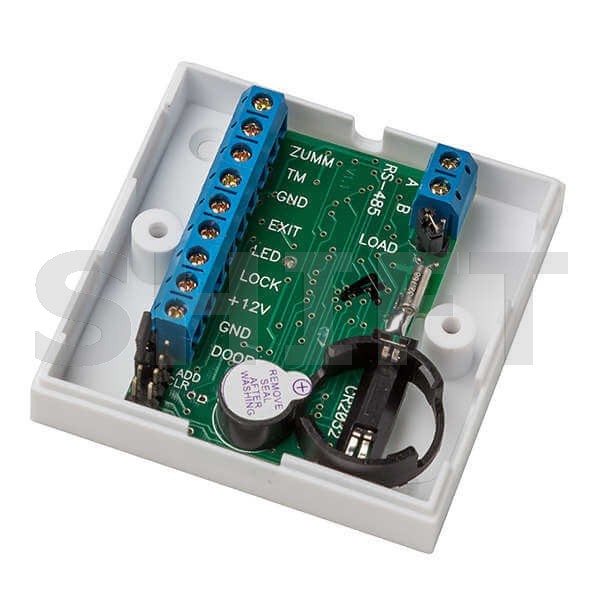

Hlavní svorky a jejich funkce
| ZUMM | Externí bzučák, 12 V, max. 50 mA |
| TM | Datový vstup čtečky |
| GND | Signální zem |
| EXIT | Odchodové tlačítko |
| LED | Externí LED, max. 20 mA |
| LOCK | Tranzistorový výstup na elektrický zámek |
| +12V | Kladný pól napájení |
| GND | Záporný pól napájení |
| DOOR | Vstup dveřního kontaktu |
| A / B | Komunikační sběrnice RS-485 |
Elektromechanický zámek nebo přídržný elektromagnet?
Kontrolér umožňuje pomocí konfigurační propojky zvolit logiku ovládání podle typu připojeného zámku.
Přídržný elektromagnet
Výchozí nastavení s rozpojenou propojkou. Určeno pro zámek, který je v uzamčeném stavu pod napětím.
Elektromechanický zámek
Nastavení se spojenou propojkou. Určeno pro zámek, který je v běžném uzamčeném stavu bez napětí.
Zálohování reálného času
Pro zachování správného reálného času při výpadku napájení je možné využít 3V lithiovou baterii CR2032 umístěnou v držáku na desce kontroléru.
Podle návodu není osazení baterie nezbytné při autonomním provozu nebo při použití zálohovaného napájení.
Obsah balení podle instalačního návodu
- 1× kontrolér IRONLOGIC Z-5R NET 8000
- 1× konfigurační propojka
- 1× baterie CR2032
- 1× pouzdro pouze u zapouzdřené varianty
Externí čtečky, napájecí zdroj, elektrický zámek a převodník RS-485 nejsou v návodu uvedeny jako součást standardního balení.
Důležité informace před instalací
Kontrolér nemá integrovanou čtečku. Je nutné připojit kompatibilní externí čtečku iButton nebo Wiegand-26.
Výstup LOCK je tranzistorový, nikoli reléový. Při zapojení elektrického zámku dodržte schéma výrobce, polaritu a maximální proud 5 A.
Pro autonomní programování Master čipem použijte iButton. Český návod tuto podmínku výslovně uvádí.
RS-485 vyžaduje správné zapojení. Kontroléry se řadí za sebe; na posledním zařízení se nastavuje zakončovací propojka LOAD. Každý kontrolér musí mít jedinečnou síťovou adresu.
U elektrických zámků s vyšší četností spínání zvažte ochrannou diodu. Návod upozorňuje na možnost přehřívání ochrany při více než 25 průchodech během 5 minut.
Zařízení chraňte před vlhkostí. Není určeno pro přímé vystavení dešti, prachu, kondenzaci ani přímému slunečnímu záření.
Instalaci provádějte podle návodu. U dveří na únikových cestách musí být zachována bezpečná možnost opuštění objektu.
Dokumentace a ke stažení
IRONLOGIC Z-5R NET 8000 – přístupový systém, který může růst s vaším objektem
Z-5R NET 8000 spojuje jednoduchost samostatného přístupového kontroléru s možnostmi síťové správy. Nabízí paměť pro 8 168 identifikátorů, záznam 8 192 událostí, komunikaci RS-485 a výstup pro elektrický zámek do 5 A. Hodí se pro instalace, kde je důležitá spolehlivá kontrola vstupu, přehled o událostech a možnost budoucího rozšíření.
