IRONLOGIC • Z-5R RELAY WIEGAND CASE
Chytré řízení přístupu ke dveřím – s reléovým výstupem a širokou podporou čteček
IRONLOGIC Z-5R Relay Wiegand Case je samostatně pracující přístupový kontrolér, který umožňuje bezpečně ovládat vstup do jedněch dveří pomocí identifikačních čipů, karet nebo přívěsků.
Je vybaven reléovým výstupem s přepínacími kontakty NO/COM/NC, podporuje externí čtečky s rozhraním Wiegand-26 až Wiegand-42 nebo iButton (Dallas) a dokáže spravovat až 1 364 identifikátorů.
Díky dodávanému plastovému krytu je vhodný pro přehlednou montáž na chráněném místě. Po nastavení funguje autonomně, bez nutnosti trvalého připojení k počítači nebo internetu.
Relé NO / COM / NC Wiegand / iButton 1 364 čipů Relé 3 A Včetně krytu
Proč zvolit Z-5R Relay Wiegand Case?
Široká kompatibilita čteček
Podporuje Wiegand-26/34/37/40/42 i iButton. Umožňuje využít různé typy externích RFID a Dallas čteček.
Univerzální reléový výstup
Přepínací kontakty NO, COM a NC umožňují ovládat elektromechanické zámky i přídržné elektromagnety.
Až 1 364 uživatelů
Paměť pro přístupové identifikátory, včetně administrátorských a blokovacích čipů.
Samostatný provoz
Po naprogramování pracuje bez počítače. Správu lze provádět Master čipem nebo volitelným adaptérem Z-2 BASE.
Kryt součástí balení

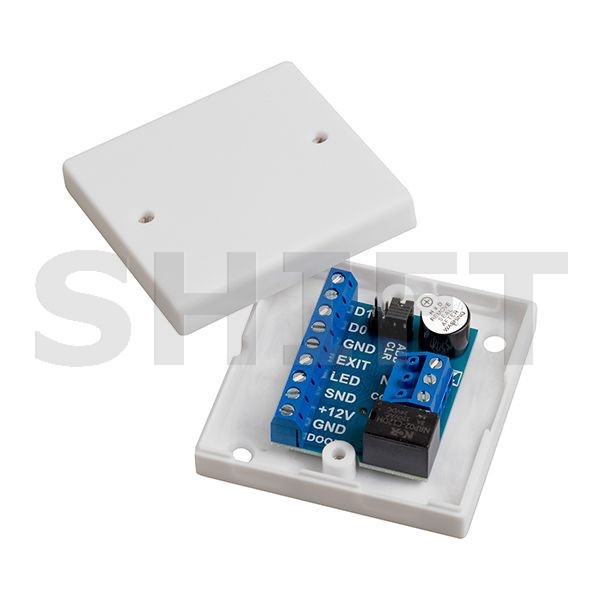

Provedení Case obsahuje plastové pouzdro ABS o rozměrech 65 × 65 × 20 mm.
Nastavitelné ovládání dveří
Časové otevírání, blokovací režim, učící režim i přepínání stavu relé podle zvoleného nastavení.
Jak zařízení funguje
Přiložení čipu, ověření oprávnění a otevření dveří
Uživatel přiloží přístupovou kartu nebo čip k externí čtečce. Čtečka předá jeho identifikační číslo kontroléru prostřednictvím protokolu Wiegand nebo iButton.
Kontrolér porovná identifikátor se svou pamětí. Pokud má uživatel oprávnění, sepne nebo rozepne relé podle zapojení a nastaveného režimu, čímž uvolní elektrický zámek.
Pokud identifikátor není povolen, dveře zůstanou uzamčené. Pro odchod z objektu lze připojit samostatné odchodové tlačítko.
Kde se kontrolér uplatní?
Bytové domy
Vstup do domu, technických místností nebo společných prostor pomocí čipů.
Firmy a kanceláře
Řízení přístupu zaměstnanců do kanceláří, skladů a dalších vyhrazených prostor.
Provozovny a služby
Samostatné zabezpečení jedněch dveří bez potřeby centrálního serveru.
Podpora Wiegand i iButton – větší volnost při výběru čtečky
Jednou z hlavních výhod tohoto provedení je možnost připojení externí čtečky pomocí dvou běžných komunikačních rozhraní.
Wiegand
Kontrolér podporuje protokoly Wiegand-26, Wiegand-34, Wiegand-37, Wiegand-40 a Wiegand-42. Díky tomu lze použít kompatibilní čtečky různých identifikačních technologií.
iButton / Dallas
Podporováno je také rozhraní iButton (Dallas Touch Memory), včetně kontaktních čteček čipů DS1990A a bezkontaktních čteček s emulací iButton.
Jaké čipy lze používat?
Podle připojené čtečky mohou být použity například identifikátory EM-Marine 125 kHz, MIFARE 13,56 MHz nebo kontaktní Dallas čipy. Technologii identifikátoru určuje externí čtečka, nikoli samotný kontrolér.
Provozní režimy a možnosti nastavení
Standardní režim
Přístup je povolen běžným a blokovacím identifikátorům uloženým v paměti.
Blokovací režim
Dočasné omezení přístupu na vybranou skupinu uživatelů s blokovacími čipy.
Akceptační režim
Nově přiložené čipy se automaticky přidávají do databáze. Vhodné při obnově nebo výměně kontroléru.
Přepínací režim
Každé použití oprávněného čipu přepne stav relé mezi zapnuto a vypnuto.
Režim relé
Relé zůstává sepnuté po dobu přítomnosti čipu ve čtecím poli. Tento režim vyžaduje čtečku připojenou protokolem iButton.
Technické parametry
| Výrobce | IRONLOGIC |
| Model | Z-5R Relay Wiegand Case |
| Kód SHIFT | il007915 |
| Typ zařízení | Autonomní přístupový kontrolér v krytu |
| Počet ovládaných dveří | 1 |
| Počet externích čteček | 1 |
| Rozhraní čtečky | iButton (1-Wire), Wiegand-26/34/37/40/42 |
| Kapacita paměti | 1 364 identifikátorů celkem |
| Typy identifikátorů | Normální, Master, blokovací |
| Napájení podle českého návodu SHIFT | 9–24 V DC |
| Klidový odběr | 45 mA |
| Typ výstupu | Přepínací relé (1C) |
| Reléové kontakty | NO / COM / NC |
| Maximální spínaný proud | 3 A při 24 V DC / 120 V AC |
| Nastavitelná doba otevření | 0–220 s (továrně 3 s) |
| Podpora DS1996L | Ano, přenos databáze |
| Programování z PC | Ano, přes volitelný adaptér Z-2 BASE |
| Odchodové tlačítko | Ano, NO kontakt |
| Dveřní kontakt | Ano |
| Signalizace | LED a bzučák, možnost externí signalizace |
| Rozměry krytu | 65 × 65 × 20 mm |
| Rozměry PCB podle českého návodu | 46 × 36 × 15 mm |
| Materiál krytu | ABS plast |
| Hmotnost v krytu | 53 g |
| Provozní teplota podle českého návodu | −40 až +50 °C |
| Provozní vlhkost | Do 98 % při 25 °C, bez kondenzace |
Montáž a připojení
Kontrolér se instaluje na chráněnou stranu dveří. Ke svorkám lze připojit napájecí zdroj, jednu kompatibilní čtečku, elektrický zámek, odchodové tlačítko, dveřní kontakt a externí signalizační prvky.
Přehled připojovacích svorek
| D1 | Wiegand DATA1; při použití iButton propojení s GND |
| D0 | Wiegand DATA0 nebo datový vstup iButton |
| GND | Signální zem |
| EXIT | Odchodové tlačítko |
| LED | Externí LED signalizace |
| SND | Externí akustická signalizace |
| +12V | Kladný pól napájení |
| GND | Záporný pól napájení |
| DOOR | Dveřní kontakt |
| NO | Spínací kontakt relé |
| COM | Společný kontakt relé |
| NC | Rozpínací kontakt relé |
Ovládání elektrického zámku nebo elektromagnetu
Pomocí konfigurační propojky lze přizpůsobit činnost kontroléru použitému typu zámku.
Elektromechanický zámek
Podle návodu se používá pozice propojky 1 a kontakty COM/NO. Tento režim nastavuje krátký ovládací impuls 300 ms.
Přídržný elektromagnet
Podle návodu se používá pozice propojky 4 a kontakty COM/NC. Doba uvolnění je nastavitelná.
Správa uživatelů a programování
Kontrolér lze programovat prostřednictvím Master čipu. Ten umožňuje přidávat a mazat identifikátory, nastavovat provozní režimy a měnit dobu otevření dveří.
Pro pohodlnější správu většího počtu uživatelů je možné použít samostatně dodávaný adaptér IRONLOGIC Z-2 BASE a software BaseZ5R. Databázi lze zálohovat, upravovat a přenášet mezi počítačem a kontrolérem.
Podporován je rovněž přenos databáze pomocí paměťového čipu Dallas DS1996L a odpovídající kontaktní čtečky.
Obsah balení
- 1× kontrolér IRONLOGIC Z-5R Relay Wiegand
- 1× plastové pouzdro ABS (provedení Case)
- 1× ochranná dioda 1N5400
- 1× konfigurační propojka
Externí čtečka, přístupové čipy, napájecí zdroj, elektrický zámek, odchodové tlačítko a adaptér Z-2 BASE nejsou uvedeny jako součást základního balení.
Důležité informace před instalací
Kontrolér není čtečka. Pro identifikaci čipů a karet je nutná samostatná kompatibilní čtečka.
Reléový výstup není zdrojem napájení zámku. Napájení zámku je nutné správně přivést přes odpovídající reléové kontakty.
Maximální spínaný proud relé je 3 A. Při návrhu zapojení je nutné respektovat elektrické parametry zátěže.
U indukční zátěže je nutná ochrana kontaktů. Při připojení elektrického zámku použijte ochrannou diodu podle schématu výrobce.
Režim relé je dostupný pouze při připojení čtečky protokolem iButton. Při použití Wiegand se také liší postup zadávání dlouhého přiložení Master čipu a není možné zadávat blokovací čipy způsobem popsaným pro iButton.
Kryt není deklarován jako vodotěsný. Zařízení chraňte před deštěm, prachem, přímým sluncem a kondenzací vody.
Bezpečnost dveří: U instalací na únikových cestách musí být zajištěna možnost bezpečného opuštění objektu podle příslušných požadavků.
Dokumentace a technická podpora
IRONLOGIC Z-5R Relay Wiegand Case – flexibilní kontrolér pro jedny dveře
Pokud hledáte samostatný přístupový kontrolér s podporou čteček Wiegand a iButton, reléovým výstupem NO/COM/NC a kapacitou až 1 364 identifikátorů, představuje Z-5R Relay Wiegand Case praktické řešení. Je vhodný pro ovládání elektromechanických zámků i přídržných elektromagnetů a díky dodávanému krytu umožňuje přehlednou instalaci.
