IRONLOGIC • Z-5R CASE • AUTONOMNÍ KONTROLÉR V KRYTU
Pohodlné řízení přístupu pomocí čipů – v kompaktním ochranném krytu
IRONLOGIC Z-5R Case je autonomní přístupový kontrolér určený pro ovládání jedněch dveří pomocí elektronických čipů nebo bezkontaktních karet. Rozhoduje, kdo smí vstoupit, a ovládá připojený elektrický zámek nebo přídržný elektromagnet.

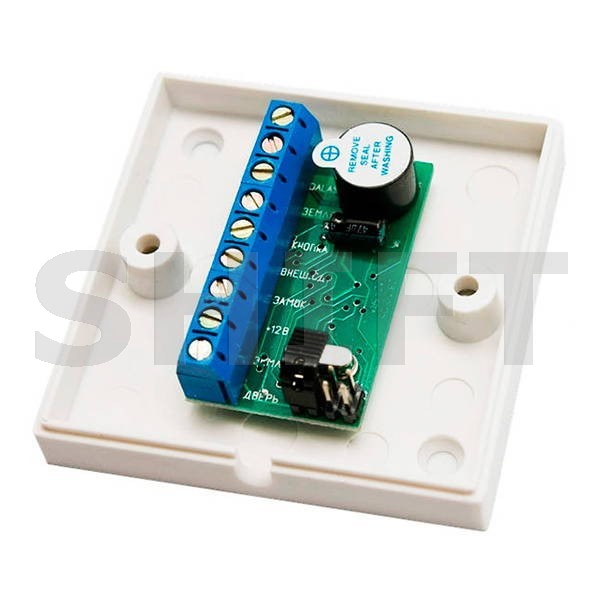

Oproti základní verzi Z-5R dodávané jako samostatná elektronická deska je toto provedení vybaveno plastovým pouzdrem z ABS. To usnadňuje přehlednou montáž a chrání elektroniku před náhodným dotykem a běžným mechanickým kontaktem při instalaci v interiéru.
Kontrolér si pamatuje až 1 364 identifikátorů a po naprogramování funguje samostatně – bez trvale připojeného počítače nebo internetu.
Včetně ABS krytu 1 364 čipů 8–18 V DC Výstup do 5 A iButton / Dallas
Hlavní výhody kontroléru Z-5R Case
Kryt je součástí výrobku
Kompaktní pouzdro o rozměrech 65 × 65 × 20 mm umožňuje praktickou montáž bez nutnosti pořizovat samostatný kryt pro elektroniku.
Funguje samostatně
Přístupová oprávnění vyhodnocuje přímo kontrolér. Pro každodenní provoz není nutný počítač, server ani síťové připojení.
Paměť pro 1 364 čipů
Vhodné řešení pro menší i rozsáhlejší skupiny uživatelů, například zaměstnance nebo obyvatele bytového domu.
Různé typy dveřních zámků
Podporuje elektromechanické zámky i přídržné elektromagnety. Požadovaný režim ovládání se nastavuje propojkou.
Jak systém funguje
Jeden čip, jedna čtečka a kontrolér, který rozhodne o vstupu
Uživatel přiloží identifikační čip nebo kartu k externí čtečce. Ta předá identifikační číslo kontroléru Z-5R Case, který jej porovná se svou databází.
Pokud je identifikátor povolený, kontrolér aktivuje výstup a na nastavenou dobu uvolní elektrický zámek. Pokud čip není v databázi nebo nemá aktuálně přístupové oprávnění, dveře zůstanou uzamčené.
Z vnitřní strany lze dveře otevřít také odchodovým tlačítkem. Provoz je doprovázen optickou a akustickou signalizací.
Kde lze Z-5R Case využít?
Bytové domy
Ovládání vstupu do společných prostor pomocí čipů nebo přístupových přívěsků.
Kanceláře a firmy
Kontrola vstupu zaměstnanců do kanceláří, skladů a dalších vyhrazených prostor.
Provozovny a služby
Samostatné přístupové řešení pro jedny dveře bez potřeby centrálního systému.
Provozní režimy a správa uživatelů
Standardní režim
Přístup mají všichni uživatelé s platným běžným nebo blokovacím čipem uloženým v paměti kontroléru.
Blokovací režim
Umožňuje dočasně omezit vstup pouze na vybranou skupinu osob s blokovacími čipy. Vhodné například při servisních pracích nebo při omezení přístupu do objektu.
Akceptační (učící) režim
Nově přiložené čipy se automaticky ukládají do paměti jako běžné přístupové identifikátory. Funkce je užitečná například při výměně původního kontroléru, kdy není praktické předem shromáždit všechny uživatelské čipy.
Přepínací režim
Přiložením oprávněného čipu se přepíná stav výstupu mezi zapnuto a vypnuto. Tento režim je určen zejména pro vhodně zapojené přídržné elektromagnety.
Programování Master čipem
Master čip slouží k přidávání a odebírání identifikátorů, nastavování režimů a změně doby otevření. Není určen k běžnému otevírání dveří.
Kompatibilní čtečky a přístupové čipy
Kontrolér Z-5R Case používá komunikační rozhraní iButton (Dallas Touch Memory / 1-Wire). Lze k němu připojit kontaktní čtečku čipů Dallas DS1990A nebo bezkontaktní čtečku, která dokáže identifikační číslo předávat pomocí emulace protokolu iButton.
Podle zvolené externí čtečky lze použít například přístupové čipy EM-Marine 125 kHz nebo vybrané karty MIFARE 13,56 MHz. Samotný kontrolér však tyto bezkontaktní technologie přímo nečte – rozpoznání identifikátoru zajišťuje externí čtečka.
Důležité: iButton není totéž co Wiegand Pro přímé připojení musí mít externí čtečka kompatibilní výstup iButton. Čtečku s výhradně Wiegand výstupem nelze k této verzi kontroléru přímo připojit. Pro takové použití zvolte odpovídající variantu kontroléru s podporou Wiegand.
Technické parametry IRONLOGIC Z-5R Case
| Výrobce | IRONLOGIC |
| Model | Z-5R Case |
| Kód SHIFT | il001663 |
| Typ zařízení | Autonomní přístupový kontrolér v krytu |
| Počet ovládaných dveří | 1 |
| Kapacita paměti | 1 364 identifikátorů celkem |
| Typy identifikátorů | Normální, Master, blokovací |
| Rozhraní čtečky | iButton / Dallas Touch Memory |
| Podpora DS1996L | Ano – přenos databáze |
| Napájení | 8–18 V DC |
| Klidový odběr | 45 mA |
| Typ výstupu | Unipolární tranzistor FET |
| Maximální proud výstupu | 5 A |
| Nastavitelná doba otevření | 0–25,5 s |
| Tovární doba otevření | 3 s |
| Podporované zámky | Elektromechanický zámek / přídržný elektromagnet |
| Odchodové tlačítko | Ano, spínací kontakt NO |
| Dveřní kontakt | Ano |
| Externí LED a bzučák | Ano |

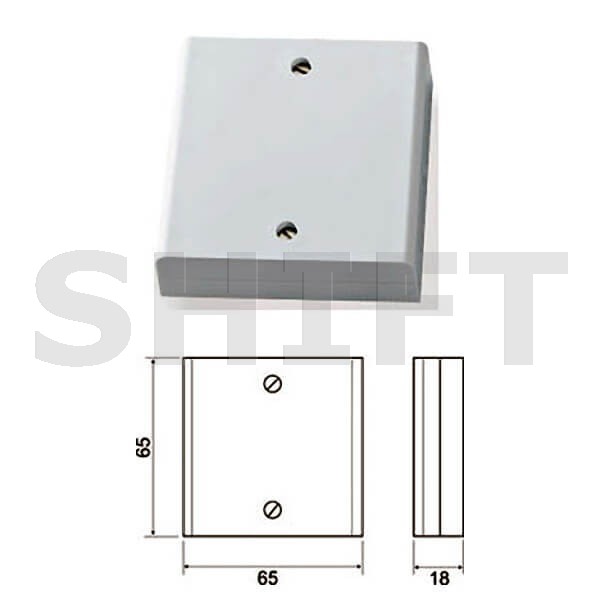

| Rozměry krytu | 65 × 65 × 20 mm |
| Rozměry elektronické desky | 46 × 26 × 15 mm |
| Materiál krytu | ABS plast |
| Provozní teplota | −30 až +40 °C |
| Provozní vlhkost | Do 98 % při 25 °C, bez kondenzace |
| Programování z PC | Ano, s adaptérem Z-2 BASE a kompatibilním softwarem |
Montáž a zapojení
Provedení Z-5R Case se dodává v plastovém krytu vhodném pro montáž na chráněné místo v interiéru. Kontrolér je vhodné umístit na zabezpečenou stranu dveří, aby nebyl přístupný neoprávněným osobám.

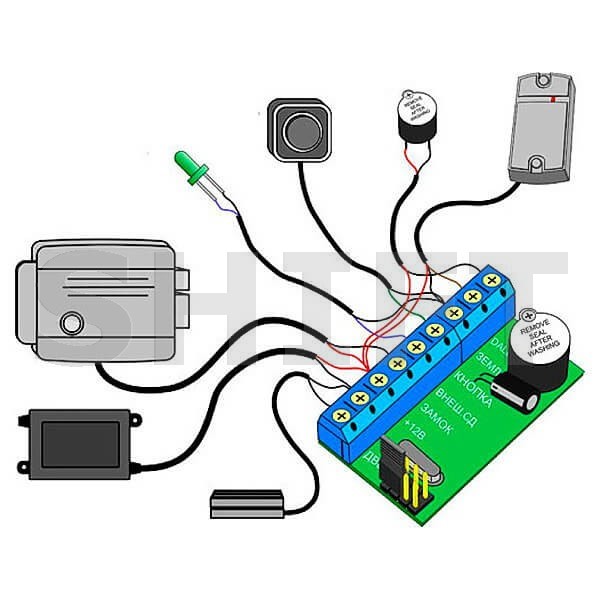

Ke svorkovnici se připojuje napájení, kompatibilní externí čtečka, elektrický zámek a případně odchodové tlačítko, dveřní kontakt nebo externí signalizace. Schéma zapojení je uvedeno v instalačním návodu.

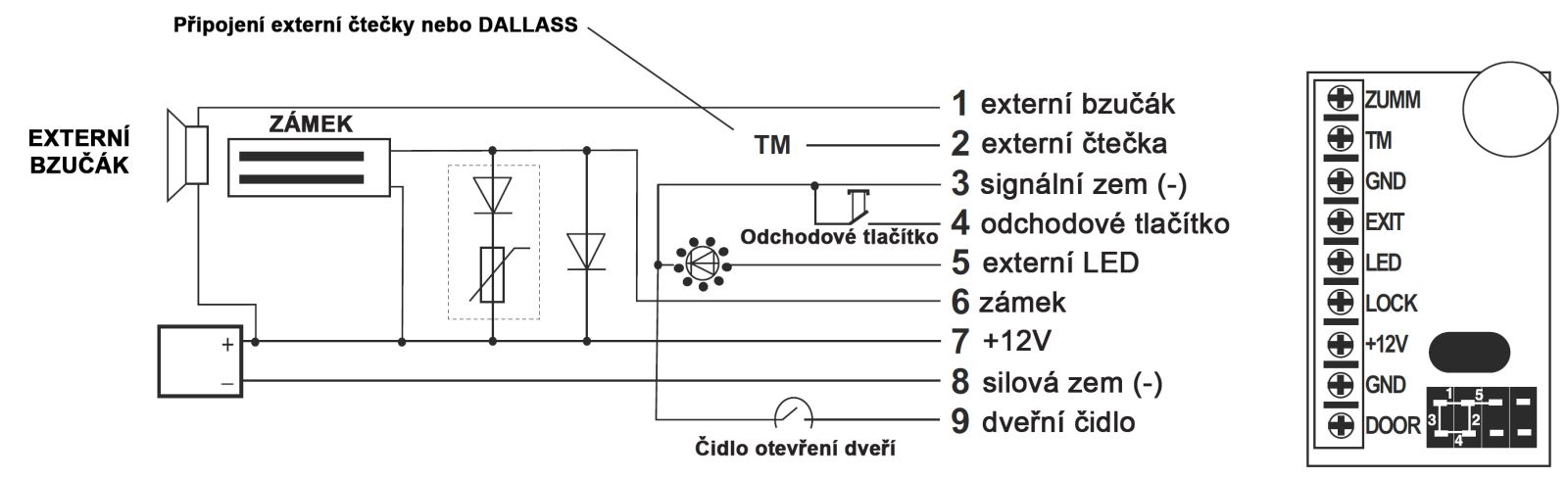

Přehled připojovacích svorek
| ZUMM | Externí bzučák |
| TM | Datový vstup čtečky iButton |
| GND | Signální zem |
| EXIT | Odchodové tlačítko |
| LED | Externí LED signalizace |
| LOCK | Spínaný záporný vodič zámku |
| +12V | Kladný pól napájení |
| GND | Silová zem napájení |
| DOOR | Vstup dveřního kontaktu |
Jednoduché programování i možnost správy z počítače
Při prvním uvedení do provozu se vytvoří Master čip, kterým lze následně přidávat a odebírat uživatele, nastavovat dobu otevření a aktivovat požadované režimy.
Pro správu většího počtu identifikátorů je možné použít samostatně dodávaný adaptér IRONLOGIC Z-2 BASE a software BaseZ5R. Databázi lze přenášet mezi počítačem a kontrolérem, zálohovat ji a podle potřeby upravovat.
Kontrolér rovněž podporuje přenos databáze prostřednictvím kompatibilního paměťového čipu Dallas DS1996L.
Obsah balení
- 1× elektronický kontrolér IRONLOGIC Z-5R
- 1× plastové pouzdro ABS
- 1× konfigurační propojka
Externí čtečka, přístupové čipy, elektrický zámek, napájecí zdroj, odchodové tlačítko a programovací adaptér Z-2 BASE nejsou součástí uvedeného základního balení.
Na co dát pozor před objednáním?
Kryt neznamená venkovní vodotěsné provedení. ABS pouzdro chrání elektroniku při běžné instalaci, ale výrobce neuvádí stupeň krytí IP. Kontrolér musí být chráněn před deštěm, prachem a kondenzací.
Externí čtečka je nutná. Z-5R Case nemá vlastní RFID anténu ani kontaktní čtečku Dallas.
Vstup čtečky používá iButton. Není určen pro přímé připojení čtečky, která má pouze Wiegand výstup.
Výstup je tranzistorový FET, nikoliv relé. Při zapojování zámku je nutné respektovat spínání záporného vodiče a maximální proud 5 A.
Kapacita 1 364 čipů je celková. Zahrnuje uživatelské, Master i blokovací identifikátory.
Akceptační režim používejte pouze při vědomé správě systému. V tomto režimu se nové přiložené čipy automaticky zapisují jako oprávněné.
Montáž a zapojení provádějte podle návodu. U dveří na únikových cestách musí instalace splňovat příslušné požadavky na bezpečný odchod.
Dokumentace a související příslušenství
IRONLOGIC Z-5R Case – přístupový kontrolér připravený pro montáž v krytu
Potřebujete spolehlivě řídit vstup do jedněch dveří pomocí čipů nebo karet? IRONLOGIC Z-5R Case nabízí autonomní provoz, paměť až pro 1 364 identifikátorů, ovládání elektrických zámků i přídržných magnetů a možnost snadného programování. Díky dodávanému ABS krytu představuje praktické řešení pro bytové domy, kanceláře a menší provozovny.
