IRONLOGIC • Z-5R • AUTONOMNÍ PŘÍSTUPOVÝ KONTROLÉR
Spolehlivé řízení vstupu bez počítače a složitého systému
IRONLOGIC Z-5R je kompaktní autonomní kontrolér pro ovládání vstupních dveří pomocí elektronických čipů a karet. Umožňuje řídit elektrický zámek nebo přídržný elektromagnet, spravovat přístupová oprávnění a pohodlně přidávat či odebírat uživatele.
Díky paměti až pro 1 364 identifikátorů je vhodný pro bytové domy, kanceláře, provozovny i menší firemní objekty. Po nastavení pracuje samostatně, bez trvale připojeného počítače a bez nutnosti síťového připojení.
1 364 čipů 8–18 V DC Výstup 5 A iButton / Dallas Autonomní provoz
Proč zvolit kontrolér IRONLOGIC Z-5R?
Bez počítače a internetu
Po naprogramování funguje samostatně. Ověřuje oprávnění uložených čipů a ovládá dveřní zámek.
Až 1 364 uživatelských čipů
Paměť pro běžné, programovací i blokovací identifikátory umožňuje obsloužit také větší počet uživatelů.
Elektrický zámek i magnet
Podporuje elektromechanické zámky i přídržné elektromagnety. Požadovaný režim se nastavuje propojkou.
Snadná správa přístupu
Pomocí Master čipu lze přidávat a mazat identifikátory, měnit dobu otevření a nastavovat provozní režimy.
Jednoduchý princip fungování
Přiložíte čip. Kontrolér rozhodne. Dveře se otevřou.
Uživatel přiloží svůj čip nebo kartu k externí čtečce. Čtečka odešle identifikační číslo do kontroléru Z-5R, který ověří, zda je uložené v jeho paměti.
Pokud má uživatel oprávnění ke vstupu, kontrolér aktivuje výstup pro zámek na nastavenou dobu. Neznámé nebo zablokované identifikátory vstup neumožní.
Z vnitřní strany lze dveře pohodlně otevřít také pomocí připojeného odchodového tlačítka.
Kde se Z-5R nejlépe uplatní?
Bytové domy
Ovládání společného vstupu pro obyvatele domu pomocí čipů a přívěsků.
Kanceláře a firmy
Omezení přístupu do kanceláří, skladů nebo provozních místností.
Menší provozovny
Jednoduché samostatné zabezpečení jedněch dveří bez centrálního systému.
Provozní režimy a správa oprávnění
Standardní režim
Běžný každodenní provoz. Dveře se otevírají po přiložení platného uživatelského nebo blokovacího čipu.
Blokovací režim
Přístup je dočasně povolen pouze držitelům blokovacích čipů. Vhodné například pro omezení vstupu mimo pracovní dobu nebo během servisních prací.
Akceptační (učící) režim
Nově přiložené identifikátory se automaticky zapisují jako běžné přístupové čipy. Režim může usnadnit obnovu databáze po výměně kontroléru. Aktivuje se vědomě pomocí Master čipu.
Přepínací režim
Každé použití oprávněného čipu změní stav výstupu mezi zapnuto a vypnuto. Tento režim je podle instalačního návodu určen především pro přídržné elektromagnety.
Master čipy pro programování
Programovací Master čip umožňuje spravovat identifikátory a nastavení bez počítače. Sám o sobě neslouží jako běžný přístupový čip.
Jaké čtečky a identifikátory lze použít?
Kontrolér Z-5R komunikuje s externí čtečkou prostřednictvím protokolu iButton (Dallas Touch Memory). Podporuje kontaktní čipy Dallas DS1990A a bezkontaktní čtečky, které umějí předávat identifikační číslo emulací tohoto protokolu.
Díky správně zvolené externí čtečce lze použít také bezkontaktní karty a přívěsky různých technologií, například EM-Marine nebo MIFARE. Rozhodující je vždy kompatibilita výstupu čtečky s kontrolérem.
Pozor na rozhraní Wiegand Základní Z-5R používá vstup iButton. Samotný výstup Wiegand-26 nebo Wiegand-34 není dostatečný pro přímé připojení. Pokud má čtečka pouze Wiegand, zvolte jiný kompatibilní kontrolér nebo vhodné rozhraní.
Technické parametry
| Výrobce | IRONLOGIC |
| Model | Z-5R |
| Kód SHIFT | il001662 |
| Typ zařízení | Autonomní přístupový kontrolér |
| Kapacita paměti | 1 364 identifikátorů celkem |
| Rozhraní externí čtečky | iButton (Dallas Touch Memory) |
| Podpora DS1996L | Ano – přenos databáze |
| Napájecí napětí | 8–18 V DC |
| Klidový odběr | 45 mA |
| Spínací výstup | Unipolární tranzistor FET |
| Maximální proud výstupu | 5 A |
| Doba otevření | 0–25,5 s, nastavitelná |
| Výchozí doba otevření | 3 s |
| Ovládání zámků | Elektromechanický zámek / přídržný elektromagnet |
| Odchodové tlačítko | Ano, kontakt NO |
| Vstup dveřního kontaktu | Ano |
| Signalizace | Akustická a optická, možnost externí LED a bzučáku |
| Rozměry desky PCB | 46 × 26 × 15 mm |
| Rozměry varianty s pouzdrem | 65 × 65 × 20 mm |
| Provozní teplota | −30 až +40 °C |
| Provozní vlhkost | Do 98 % při 25 °C, bez kondenzace |
Připojení a montáž

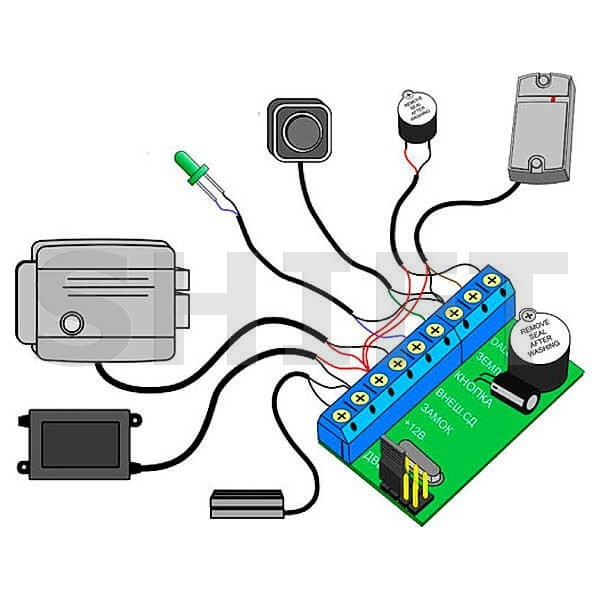

Kontrolér Z-5R se instaluje na chráněnou stranu dveří, kde je připojen k napájecímu zdroji, externí čtečce a elektrickému zámku. Podle potřeby lze doplnit odchodové tlačítko, dveřní kontakt, externí LED a bzučák.

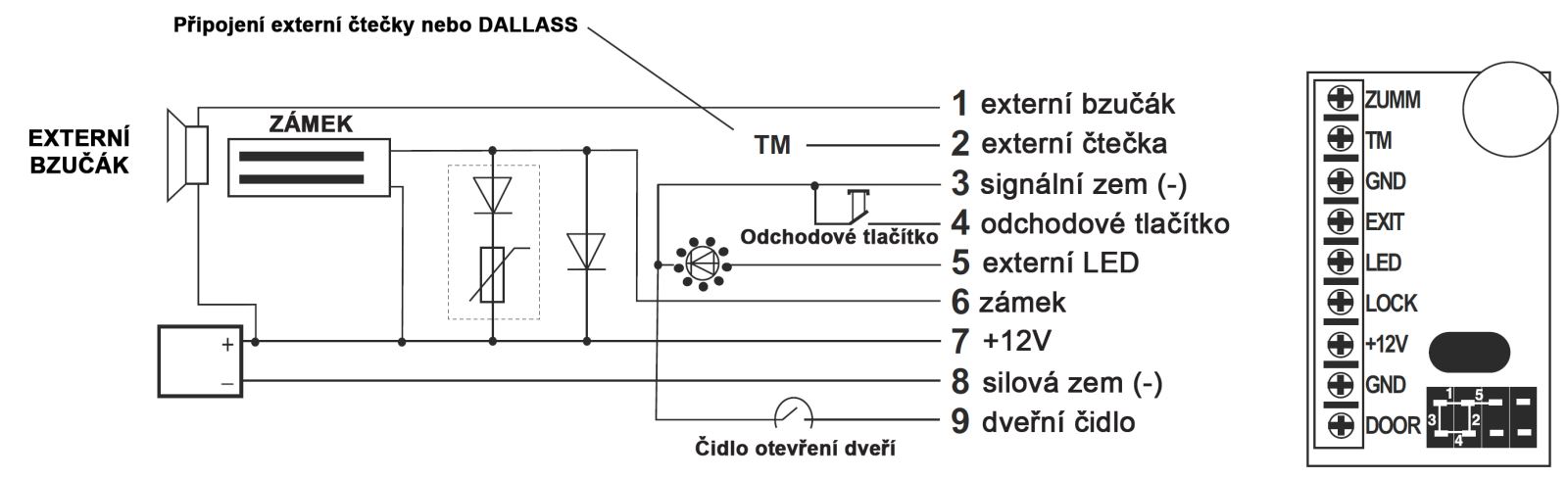

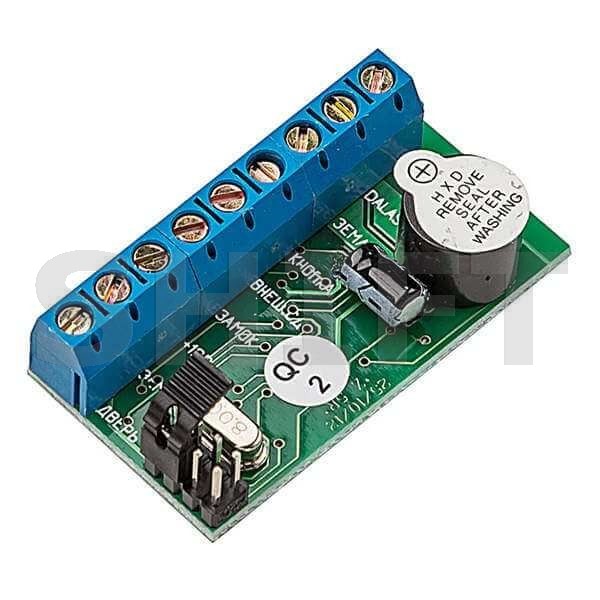

Přehled připojovacích svorek
| ZUMM | Externí bzučák |
| TM | Datový vstup externí čtečky iButton |
| GND | Signální zem |
| EXIT | Odchodové tlačítko |
| LED | Externí LED signalizace |
| LOCK | Spínaný záporný vodič zámku |
| +12V | Kladný pól napájení |
| GND | Silová zem napájení |
| DOOR | Dveřní kontakt |
Pro připojení externí čtečky se doporučuje kabel s kroucenými páry. Volba režimu zámku se provádí propojkou na desce kontroléru.
Programování a zálohování databáze
Základní nastavení lze provést pomocí Master čipu. Při prvním spuštění s prázdnou pamětí umožní kontrolér jeho vytvoření a následně správu běžných i blokovacích identifikátorů.
Pro pokročilejší správu lze využít IRONLOGIC Z-2 BASE a software BaseZ5R. Kontrolér podporuje také přenos databáze prostřednictvím kompatibilního paměťového čipu DS1996L.
Co lze spravovat?
- Přidávání běžných uživatelských čipů
- Přidávání a správa Master čipů
- Vytváření blokovacích identifikátorů
- Mazání jednotlivých čipů nebo celé databáze
- Nastavení doby otevření dveří
- Zálohování a obnova databáze pomocí podporovaného příslušenství
Obsah balení
- 1× kontrolér IRONLOGIC Z-5R
- 1× zkratovací propojka pro konfiguraci
- Pouzdro pouze u variant dodávaných s pouzdrem
Napájecí zdroj, externí čtečka, identifikační čipy, elektrický zámek a odchodové tlačítko nejsou v uvedeném základním obsahu balení.
Důležité před objednáním a instalací
Z-5R nemá integrovanou RFID čtečku. Pro přikládání čipů a karet je nutné připojit kompatibilní externí čtečku s protokolem iButton.
Kapacita 1 364 identifikátorů je společná. Zahrnuje běžné, Master i blokovací čipy; nejde o 1 364 běžných uživatelů navíc k programovacím čipům.
Výstup je tranzistorový, nikoliv bezpotenciálové relé. Při návrhu zapojení je nutné respektovat způsob spínání a maximální proud 5 A.
Správně nastavte typ zámku. Elektromechanický zámek a přídržný elektromagnet vyžadují odpovídající režim. Ochranné prvky proti napěťovým špičkám instalujte podle schématu výrobce.
Zařízení není určeno k přímému vystavení povětrnosti. Chraňte jej před vodou, kondenzací a prachem.
Montáž a zapojení svěřte odborníkovi. U dveří na únikových cestách musí být řešení v souladu s příslušnými požadavky na bezpečné opuštění objektu.
Dokumentace a technická podpora
IRONLOGIC Z-5R – jednoduché a flexibilní řízení vstupu
Hledáte cenově dostupný kontrolér pro jedny dveře, který funguje samostatně a umožňuje snadnou správu přístupových čipů? IRONLOGIC Z-5R nabízí paměť pro 1 364 identifikátorů, podporu elektrických zámků i přídržných magnetů a možnost programování bez počítače. Je praktickou volbou pro bytové domy, kanceláře a menší provozovny.
