IRONLOGIC • Z-2 BASE • USB PROGRAMOVACÍ ADAPTÉR
Spravujte přístupové čipy a kontroléry pohodlně z počítače
IRONLOGIC Z-2 BASE je multifunkční USB adaptér, který výrazně usnadňuje správu přístupových systémů. Umožňuje načítat, ukládat a přenášet databáze čipů mezi počítačem a kompatibilními autonomními kontroléry Z-5R a Matrix-II K.
Po připojení externí RFID čtečky dokáže také přenášet identifikační čísla karet a přívěsků přímo do počítače. Díky tomu se hodí pro správce budov, montážní firmy i servisní techniky, kteří potřebují rychle přidávat uživatele, zálohovat přístupová oprávnění nebo připravovat nové instalace.
USB 2.0 Z-5R / Matrix-II K iButton / Wiegand USB-HID / COM BaseZ5R
Proč si vybrat Z-2 BASE?
Pohodlná správa čipů
Připravte databázi přístupových identifikátorů v počítači a přeneste ji do podporovaného kontroléru bez zdlouhavého ručního programování každého čipu.
Zálohování databází
Načtěte uložené identifikátory z kontroléru do počítače. Databázi můžete uchovat pro pozdější obnovu nebo servisní zásah.
Načítání RFID karet
Po připojení kompatibilní externí čtečky získáváte identifikační čísla karet přes iButton nebo Wiegand přímo do počítače.
Emulace klávesnice
Ve správném režimu firmware může čísla načtených čipů zapisovat přímo do aktivního pole například v Excelu nebo jiném programu.
Praktické využití
Jeden adaptér pro několik servisních úkolů
Potřebujete přidat nové zaměstnance do přístupového systému? Připravíte databázi v počítači a pomocí Z-2 BASE ji nahrajete do kompatibilního kontroléru.
Měníte řídicí jednotku? Nejprve zálohujete její databázi a následně ji můžete obnovit v podporovaném zařízení.
Chcete jednoduše načítat čísla RFID čipů? Připojíte externí čtečku s výstupem iButton nebo Wiegand a identifikátory přenášíte do počítače.
Co všechno Z-2 BASE umožňuje?
1. Programování kontrolérů Z-5R a Matrix-II K
Prostřednictvím servisního konektoru Socket 1 lze přímo pracovat s pamětí podporovaných autonomních kontrolérů. Software BaseZ5R umožňuje přenos databáze mezi počítačem a kontrolérem.
2. Záloha a přenos pomocí DS1996L
Adaptér podporuje práci s paměťovým klíčem kompatibilním s DS1996L. Ten lze využít k přenosu databáze mezi počítačem a podporovanými kontroléry například přímo u zákazníka.
3. Připojení externí čtečky
Adaptér přijímá identifikační čísla z kompatibilních čteček s výstupem iButton (Dallas Touch Memory) nebo Wiegand. Podporuje automatickou detekci těchto protokolů.
4. Režim virtuálního COM portu
Pro komunikaci s počítačem může zařízení využívat virtuální sériový port. To je vhodné pro specializované aplikace, servisní nástroje a práci s identifikačními čísly.
5. Režim USB-HID klávesnice
Po nahrání odpovídajícího firmware lze adaptér používat jako emulovanou USB klávesnici. Načtená čísla se zapisují do aktivního textového pole, například v tabulkovém procesoru.
6. Emulace externí čtečky
V podporovaném režimu může adaptér předávat identifikátory z počítače do externího kontroléru prostřednictvím iButton nebo Wiegand. Kompatibilita konkrétního zařízení a softwaru se musí ověřit.
Kde najde využití?
Správa bytových domů
Příprava, záloha a obnova databází přístupových čipů při správě vstupních dveří.
Montážní a servisní firmy
Programování kontrolérů před instalací a servisní práce u zákazníka.
Kanceláře a provozovny
Pohodlnější správa identifikátorů zaměstnanců a přenos čísel čipů do aplikací.
Kompatibilita a připojení
| Zařízení / rozhraní | Možnosti použití |
| IRONLOGIC Z-5R | Přímá práce s databází přes servisní konektor Socket 1. |
| IRONLOGIC Matrix-II K | Přímá práce s databází přes servisní konektor Socket 1. |
| DS1996L kompatibilní klíč | Přenos a zálohování databází pomocí vhodného kontaktoru. |
| Čtečky iButton | Příjem identifikačních čísel do počítače. |
| Čtečky Wiegand | Příjem identifikačních čísel s automatickou detekcí bitové šířky. |
| PC s USB | Komunikace přes USB CDC / HID podle nahraného firmware. |
Důležité upřesnění kompatibility Přímé programování paměti prostřednictvím Socket 1 je v návodu doloženo pro modely Z-5R a Matrix-II K. Ostatní kontroléry mohou využívat jiné možnosti komunikace, pokud je podporuje jejich rozhraní a software. Univerzální kompatibilita se všemi přístupovými kontroléry není zaručena.
Napájení externí čtečky přímo z adaptéru
Z-2 BASE obsahuje vestavěný převodník poskytující 12 V DC pro připojené zařízení. Při použití čtečky s odpovídajícím odběrem tak není nutný samostatný napájecí zdroj.
Maximální odběr externích zařízení: 150 mA
Limit 150 mA platí pro součet odběrů všech zařízení napájených z interního 12V převodníku. Před připojením čtečky vždy ověřte její napájecí napětí a spotřebu.
Technické parametry
| Výrobce | IRONLOGIC |
| Model | Z-2 BASE |
| Kód SHIFT | il004902 |
| Typ zařízení | USB programovací a komunikační adaptér |
| Rozhraní PC | USB 2.0 (CDC / HID) |
| USB konektor | USB Type B |
| Podporované protokoly čteček | iButton / Wiegand |
| Bitová šířka Wiegand | Automatická detekce |
| Programovací konektor | Socket 1 |
| Výstup pro externí čtečku | 12 V DC, max. 150 mA celkem |
| Odběr z USB bez čtečky | 100 mA |
| Odběr z USB s čtečkou | Méně než 450 mA |
| Max. vzdálenost od PC podle návodu | 1,8 m |
| Režimy komunikace | Virtuální COM port / USB-HID podle firmware |
| Materiál krytu | Plast |
| Rozměry podle návodu | 64 × 64 × 19 mm |
| Hrubá hmotnost | 150 g |
| Doporučená provozní teplota | +5 až +40 °C |
| Relativní vlhkost | Méně než 80 % při 25 °C |
Software BaseZ5R a připojení k počítači
Pro správu databází kontrolérů slouží software BaseZ5R. Podle zvoleného režimu lze používat i další servisní nástroje a odpovídající firmware.
- Stáhněte potřebné ovladače a software pro Z-2 BASE.
- Připojte adaptér k USB portu počítače, ideálně dodaným kabelem.
- Nainstalujte odpovídající ovladač podle návodu.
- Pro komunikaci v režimu virtuálního COM portu ověřte jeho vytvoření ve Správci zařízení.
- Spusťte BaseZ5R nebo jiný vhodný nástroj pro požadovanou funkci.
- Připojte podporovaný kontrolér nebo externí čtečku podle schématu zapojení.
Technická poznámka pro servisní techniky
V režimu virtuálního COM portu návod uvádí komunikaci 19 200 baudů, 8 datových bitů, bez parity, 1 stop bit a bez řízení toku. Pro emulaci klávesnice USB-HID je vyžadován odpovídající firmware; nejde o automatickou funkci každé konfigurace zařízení.

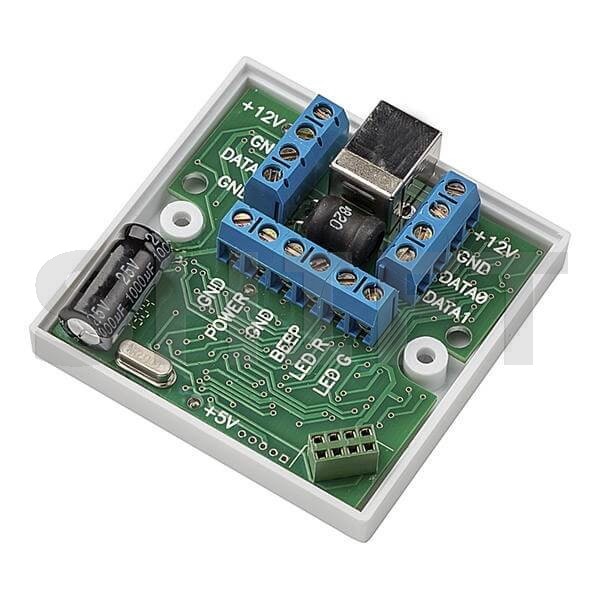

Připojovací svorky a signalizace
| Označení | Funkce |
| +12V | Napájecí výstup pro externí zařízení. |
| GND | Zem / záporný pól napájení. |
| DATA0 | Datová linka iButton nebo Wiegand DATA0. |
| DATA1 | Datová linka Wiegand DATA1. |
| LED G | Ovládání zelené LED externí čtečky. |
| LED R | Ovládání červené LED externí čtečky. |
| BEEP | Ovládání akustické signalizace čtečky. |
| POWER | Softwarově řízený napájecí výstup +12 V. |
Provedení a montáž
Z-2 BASE je navržen především pro mobilní servisní použití. Díky kompaktním rozměrům jej lze snadno přenášet mezi jednotlivými instalacemi.
Pokud má být trvale umístěn na pracovišti, lze využít dodávaný montážní box pro upevnění na rovný povrch. Při montáži je důležité zajistit spolehlivé připojení USB kabelu.
Obsah balení
- 1× adaptér IRONLOGIC Z-2 BASE
- 1× USB kabel typu A–B
- 1× montážní box
Externí RFID čtečka, kontrolér a paměťový klíč DS1996L nejsou v uvedeném seznamu standardního příslušenství.
Důležité informace před objednáním
Adaptér sám nečte RFID karty. Pro bezkontaktní načítání potřebujete externí čtečku s kompatibilním výstupem iButton nebo Wiegand.
Nejde o samostatný přístupový kontrolér. Z-2 BASE neovládá dveřní zámek jako běžná autonomní řídicí jednotka.
Typ RFID karet závisí na externí čtečce. Podporu EM-Marine, MIFARE nebo HID nelze zaměňovat s vestavěnou čtecí schopností adaptéru.
Funkce závisejí na firmware a softwaru. Před nasazením režimu USB-HID nebo emulace čtečky ověřte správnou verzi firmware.
Používejte ve vnitřním suchém prostředí. Zařízení není určeno pro přímé působení vody, kondenzace, prachu nebo slunečního záření.
Dokumenty a software ke stažení
IRONLOGIC Z-2 BASE – praktický nástroj pro správu přístupových systémů
Pokud spravujete přístupové čipy, programujete autonomní kontroléry Z-5R nebo Matrix-II K nebo potřebujete přenášet čísla RFID identifikátorů do počítače, Z-2 BASE vám usnadní každodenní práci. Kombinuje programování, zálohování databází a komunikační funkce v jednom kompaktním USB zařízení.
