Napájení a síťové připojení až čtyř zařízení jediným ethernetovým kabelem

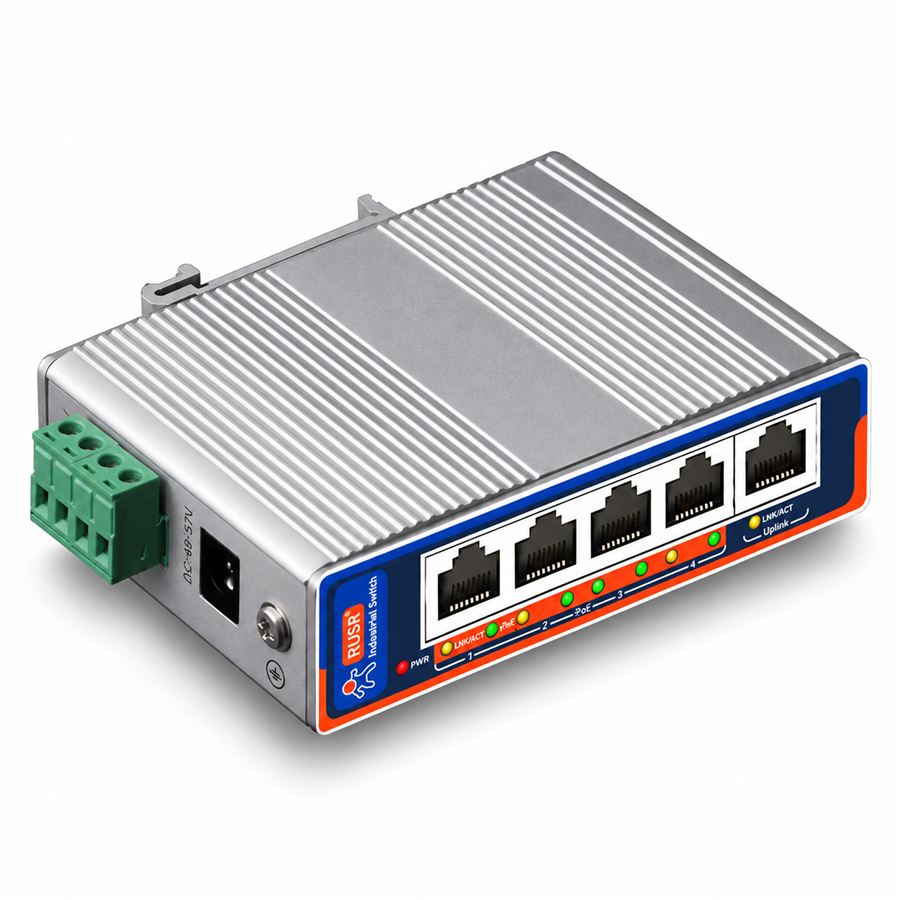

USR-ISF1005P je kompaktní průmyslový PoE switch, který umožňuje připojit a napájet až 4 kompatibilní PoE zařízení prostřednictvím běžných síťových kabelů.

Hodí se zejména pro IP kamerové systémy, síťové přístupové jednotky, průmyslové instalace a další síťová zařízení podporující PoE.

Switch je vybaven celkem 5 porty RJ45 s rychlostí 10/100 Mb/s. Čtyři porty poskytují síťové připojení i PoE napájení, zatímco pátý port slouží k propojení s nadřazenou sítí.

Podporuje standardy IEEE 802.3af a IEEE 802.3at (PoE+), poskytuje výkon až 30 W na jeden PoE port a disponuje celkovým PoE rozpočtem 60 W.

Díky hliníkovému krytu, montáži na DIN lištu a provoznímu rozsahu −40 až +85 °C je vhodný i pro technické rozvaděče a náročnější provozní prostředí.

Čtyři IP kamery v jednom technickém rozvaděči

Při instalaci kamerového systému potřebujete připojit několik IP kamer umístěných kolem objektu. Každá kamera potřebuje datové spojení a napájení.

S průmyslovým switchem USR-ISF1005P můžete ke čtyřem kompatibilním kamerám vést pouze síťové kabely. Po těchto kabelech se přenášejí data i elektrická energie.

Pátý port UPLINK propojí switch s hlavní sítí, routerem nebo vhodným záznamovým zařízením.

Switch umístíte na DIN lištu v rozvaděči a připojíte odpovídající napájecí zdroj 48–57 V DC.

Výsledek: přehlednější kabeláž, méně samostatných napájecích adaptérů a jednoduché síťové propojení zařízení.

Čtyři napájené porty a jeden síťový uplink

Důležité: Switch má celkem pět ethernetových portů, ale PoE napájení poskytují pouze čtyři. Uplink port slouží k datovému propojení s další sítí.

Kolik zařízení může switch skutečně napájet?

USR-ISF1005P podporuje standardy IEEE 802.3af a IEEE 802.3at.

Maximální výkon jednoho PoE portu je 30 W. Celkový výkon dostupný pro všechna připojená PoE zařízení je však omezen na 60 W.

To znamená, že při současném provozu více zařízení je nutné sečíst jejich skutečné požadavky na napájení.

Upozornění: Pro využití PoE výkonu musí být použit správně dimenzovaný externí napájecí zdroj. PoE rozpočet 60 W neznamená, že je napájecí zdroj součástí dodávky.

Kde průmyslový PoE switch využijete?

IP kamerové systémy

Pro síťové připojení a napájení kompatibilních IP kamer, například v areálech firem, skladech nebo technických provozech.

Přístupové a zabezpečovací systémy

Pro připojení síťových jednotek podporujících standardní PoE napájení, pokud jejich spotřeba odpovídá možnostem switche.

Průmyslové rozvaděče

Pro propojení síťových zařízení v prostředích, kde je důležitá montáž na DIN lištu a široký rozsah provozních teplot.

Bezdrátové přístupové body

Pro napájení kompatibilních PoE access pointů s odpovídajícími požadavky na rychlost a příkon.

Technické a automatizační systémy

Pro jednoduché ethernetové propojení zařízení, u kterých není požadována správa switche.

Kompaktní hliníkové pouzdro a široký rozsah teplot

Switch je vybaven hliníkovým krytem, který napomáhá odvodu tepla.

Bezhlučná konstrukce bez ventilátoru nevyžaduje aktivní chlazení.

Provozní teplotní rozsah −40 až +85 °C umožňuje použití v náročnějších podmínkách při dodržení instalačních požadavků výrobce.

Stupeň krytí IP40 poskytuje ochranu proti vniknutí pevných předmětů větších než 1 mm. Nezajišťuje ochranu proti vodě.

Při venkovním použití je proto nutné umístit switch do vhodného rozvaděče nebo ochranné skříně s odpovídajícím krytím.

Napájení 48–57 V DC s možností redundantního přívodu

USR-ISF1005P vyžaduje stejnosměrné napájení 48–57 V DC.

Výrobce uvádí možnost připojení přes DC napájecí konektor nebo prostřednictvím čtyřpinové svorkovnice pro redundantní napájecí vstupy.

Zařízení disponuje ochranou proti přepólování a vestavěnou nadproudovou ochranou.

Vlastní spotřeba switche bez PoE zátěže je podle výrobce nižší než 3 W.

Napájecí zdroj: Výrobce u standardního obsahu balení uvádí samotný switch. Externí napájecí zdroj proto nepovažujte automaticky za součást dodávky; ověřte konkrétní balení na SHIFT.cz.

Pouze 105 × 69 × 29,5 mm

Kompaktní rozměry a montáž na DIN lištu usnadňují umístění do technického rozvaděče. Při instalaci je nutné zajistit prostor pro kabeláž a odvod tepla.

Důležité před objednáním

• PoE poskytují pouze 4 porty. Pátý port je datový uplink.
• Celkový PoE výkon je 60 W. Limit 30 W platí pro jednotlivý port, nikoli současně pro všechny čtyři porty.
• Rychlost je 10/100 Mb/s. Nejde o gigabitový switch.
• Napájení je 48–57 V DC. Nepřipojujte přímo na 230 V AC.
• Externí napájecí zdroj: jeho přítomnost v balení je nutné ověřit; výrobce standardně uvádí samotný switch.
• IP40 neznamená vodotěsnost. Pro venkovní prostředí použijte vhodný ochranný rozvaděč.
• PoE kompatibilita: připojená zařízení musí podporovat příslušný standard a nesmí překročit dostupný výkon.

Při návrhu instalace doporučujeme ponechat výkonovou rezervu a ověřit spotřebu zařízení také při jejich maximálním zatížení, například při zapnutém infračerveném přísvitu IP kamer.

USR-ISF1005P je kompaktní průmyslový switch s 5 ethernetovými porty 10/100 Mb/s, z nichž 4 podporují PoE+ napájení a jeden slouží jako uplink. Nabízí celkový PoE výkon 60 W, montáž na DIN lištu, hliníkovou konstrukci a provozní teploty −40 až +85 °C. Je praktickým řešením pro IP kamery, přístupové systémy a další kompatibilní síťová zařízení v technických a průmyslových instalacích.
