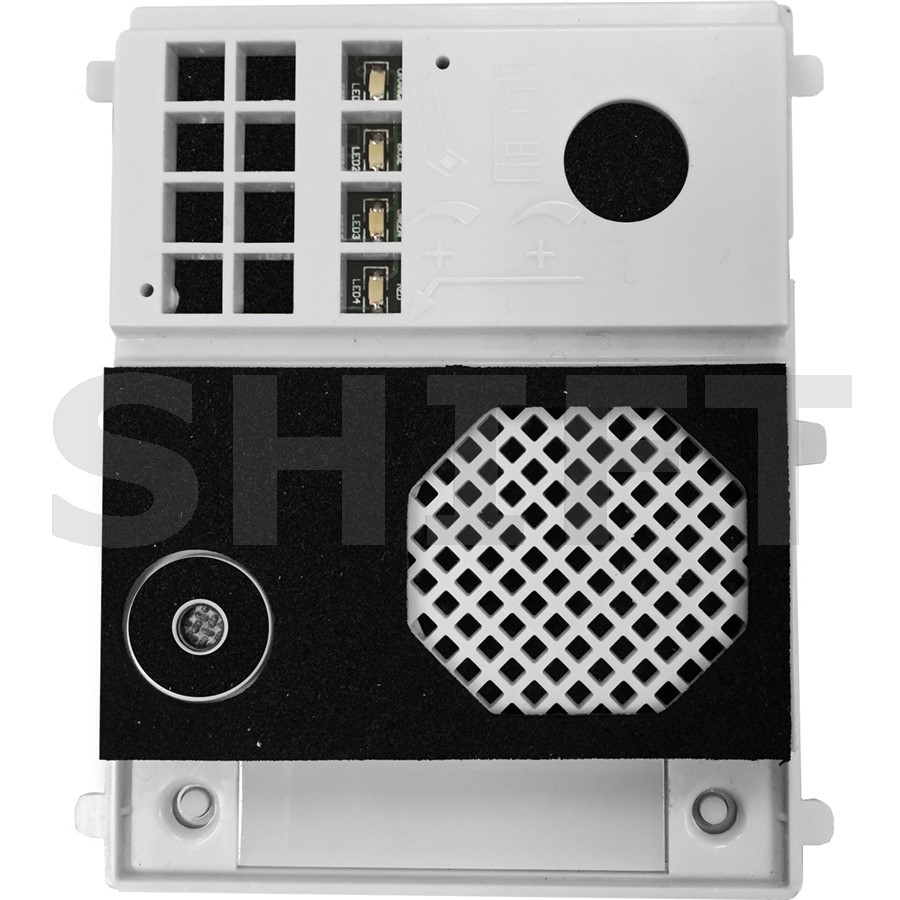

Zvukový modul audio EL642/GB2, pro NEXA panely

Zvukový modul audio EL642/GB2, pro NEXA panely

Vaše cena bez DPH
4 007,00 Kč
Vaše cena s DPH
4 848,47 Kč
4007
Dostupnost
Skladem Ano
Kód
11530140A
EAN
8429898016696




Zvukový modul (audio) s technologie GB2 pro vstupní tlačítková tabla NEXA.

  • Pro Nexa tlačítkové a kódové tabla.
  • Digitální instalace “GB2” využívá pouze 2 vodičů bez polarizace (nezáleží na jejich zapojení).
  • Nastavení úrovně zvuku a videa bez nutnosti otevření vstupního tabla.
  • Propojení mezi moduly pomocí konektorů pro zjednodušení kabeláže.
  • Utajená audio a video komunikace a proces otevírání dveří.
  • Přehrávání hlasové zprávy (volitelný jazyk) a signalizace pomocí stavových světelných ikonek signalizující stavy systému (vyzvánění, navázaná komunikace, aktivace el. zámku a systém je obsazený).
  • Dva reléové výstupy s nastavitelným aktivačním časem (1 až 99 sekund).
  • Digitální tlačítkové moduly připojitelné pomocí plochého kabelu dodávaného s moduly.
  • Obsahuje dvě tlačítka.

a) Tlačítková tabla

Možnost připojení až 128 telefonů nebo videotelefonů.

Nezbytné komponenty pro výše uvedený systém:

  • Tlačítková tabla je možné sestavit do maximální konfigurace 128 tlačítek. Pokud je zapotřebí většího počtu uživatelů, je nutné zvolit variantu kódového tabla.
  • Pro jednu budovu je možné instalovat maximálně čtyři vstupní tabla. Pokud potřebujete více než jedno vstupní tablo, použijte koncentrátor tabel DP-GB2/A.
  • Pro každé vstupní tablo použijte jeden zvukový modul EL642/GB2A (varianta audio) nebo EL632/GB2A (varianta video).
  • V systémech s více než dvěma tlačítky objednejte moduly EL606D nebo EL610D dle požadovaného počtu tlačítek.
  • V případě, že má vstupní tablo více než jeden horizontální modul, použijte RAP-610D propojovací kabel pro každý další horizontální modul.
  • Vyberte telefony a videotelefony dle následujících pravidel:
    • Pro audiosystémy použijte telefony Nhea GB2 (bezsluchátkový) nebo sluchátkový telefon T-562. Použijte jeden napájecí zdroj FA-GB2/A pro maximálně 128 bytů. Je nutné použít video distributor D2L-GB2 pro připojení jednotlivých telefonů. Maximální počet telefonů v jednom bytě je jeden.
    • Pro videosystémy s videotelefony Vesta 2 GB2 použijte napájecí zdroj FA-GB2/A do maximálního počtu každých 23 videotelefonů. V případě většího počtu videotelefonů přidejte jeden zesilovač RD-GB2/A a jeden napájecí zdroj FA-GB2/A pro každých dalších 23 videotelefonů. Maximální počet videotelefonů v jednom bytě jsou čtyři.
    • Pro videosystémy s videotelefony Vesta 7 GB2 nebo Pentha GB2 použijte napájecí zdroj FA-GB2/A do maximálního počtu každých 18 videotelefonů. V případě většího počtu videotelefonů přidejte jeden zesilovač RD-GB2/A a jeden napájecí zdroj FA-GB2/A pro každých dalších 18 videotelefonů. Maximální počet videotelefonů v jednom bytě jsou čtyři.
  • Použijte elektrický zámek na 12 Vss. Je možné použít také stř. elektrické zámky, pokud použijeme transformátor TF-104.

b) Kódová tabla

Možnost připojení až 256 videotelefonů nebo 128 telefonů.

Nezbytné komponenty pro výše uvedený systém:

  • Pro jednu budovu je možné instalovat maximálně čtyři vstupní tabla. Pokud potřebujete více než jedno vstupní tablo, použijte koncentrátor tabel DP-GB2/A.
  • Pro každé vstupní tablo použijte jeden zvukový modul EL642/GB2A (varianta audio) nebo EL632/GB2A (varianta video).
  • Vyberte metodu volání:
  1. Numerická klávesnice (N3301/GB2 nebo NX3301/GB2) s nebo bez TFT grafického displeje EL3422/GB2.
  2. Navigační modul (N3401/GB2 nebo NX3401/GB2) s TFT grafickým displejem EL3422/GB2.
  3. Kombinace obou metod.
  • Vyberte telefony a videotelefony dle následujících pravidel:
    • Pro audiosystémy použijte telefony Nhea GB2 (bezsluchátkový) nebo sluchátkový telefon T-562. Použijte jeden napájecí zdroj FA-GB2/A pro maximálně 128 bytů. Je nutné použít video distributor D2L-GB2 pro připojení jednotlivých telefonů. Maximální počet telefonů v jednom bytě je jeden.
    • Pro videosystémy s videotelefony Vesta 2 GB2 použijte napájecí zdroj FA-GB2/A do maximálního počtu každých 23 videotelefonů. V případě většího počtu videotelefonů přidejte jeden zesilovač RD-GB2/A a jeden napájecí zdroj FA-GB2/A pro každých dalších 23 videotelefonů. Maximální počet videotelefonů v jednom bytě jsou čtyři.
    • Pro videosystémy s videotelefony Vesta 7 GB2 nebo Pentha GB2 použijte napájecí zdroj FA-GB2/A do maximálního počtu každých 18 videotelefonů. V případě většího počtu videotelefonů přidejte jeden zesilovač RD-GB2/A a jeden napájecí zdroj FA-GB2/A pro každých dalších 18 videotelefonů. Maximální počet videotelefonů v jednom bytě jsou čtyři.
  • Použijte elektrický zámek na 12 Vss. Je možné použít také stř. elektrické zámky, pokud použijeme transformátor TF-104.
