AUDIO SLOVAKIA • HSY-S261B • RFID PŘÍSTUPOVÝ SYSTÉM

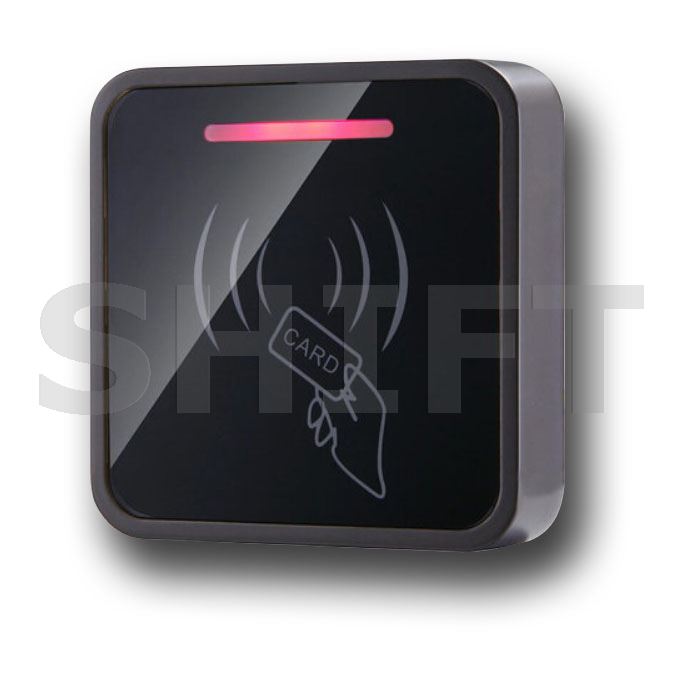

RFID čtečka – S261B, povrchová instalace
Otevírejte dveře jednoduše přiložením bezkontaktního čipu nebo karty – bez klíčů a bez zadávání PIN kódu. HSY-S261B je kompaktní přístupová RFID čtečka s integrovanou řídicí elektronikou, která umožňuje pohodlnou a přehlednou kontrolu vstupu do objektů.
Čtečka pracuje na frekvenci 125 kHz, umožňuje uložit až 3 000 uživatelských karet a nabízí čtecí vzdálenost přibližně 7–10 cm. Díky kompaktním rozměrům 78 × 78 × 18,6 mm je vhodná pro povrchovou instalaci vedle vstupních dveří, u bran nebo dalších kontrolovaných vstupů. Přístupová oprávnění lze spravovat pomocí MASTER karty bez nutnosti počítače.
RFID 125 kHz 3 000 karet Čtení 7–10 cm 9–12 V DC Wiegand 26 78 × 78 × 18,6 mm
Hlavní výhody RFID čtečky HSY-S261B
Pohodlný vstup na čip
Pro otevření dveří stačí přiložit autorizovaný RFID čip nebo kartu. Není potřeba mechanický klíč ani zadávání číselného kódu.
Kapacita až 3 000 karet
Paměť umožňuje uložit až 3 000 uživatelských RFID identifikátorů. Vhodné řešení pro rodinné domy, bytové objekty i firemní provozy.
Správa pomocí MASTER karty
Přidávání a mazání uživatelských karet se provádí pomocí administrátorské MASTER karty přímo na zařízení.
Kompaktní rozměry
Tělo o rozměrech 78 × 78 × 18,6 mm umožňuje nenápadnou povrchovou instalaci i tam, kde je omezený montážní prostor.
Samostatné řízení přístupu
Integrovaná řídicí elektronika umožňuje autonomní provoz a ovládání kompatibilního elektrického zámku.
Rozhraní Wiegand 26
Zařízení podporuje komunikaci Wiegand 26 pro přenos identifikačních údajů do kompatibilního přístupového systému.
Jak funguje přístupový systém S261B?
1. Přiložení RFID karty nebo čipu
Uživatel přiloží kompatibilní bezkontaktní identifikátor pracující na frekvenci 125 kHz. Čtečka ověří přístupové oprávnění uložené v paměti zařízení.
2. Otevření dveří
Po rozpoznání autorizované karty může zařízení aktivovat připojený elektrický otvírač nebo elektromagnetický zámek podle zvoleného zapojení.
3. Jednoduchá správa uživatelů
Pomocí MASTER karty lze přidávat nové přístupové identifikátory a odstraňovat již nepotřebné karty. Pro běžnou správu není potřeba počítač.
Kde čtečku HSY-S261B využijete?
- Rodinné domy: pohodlný vstup pomocí RFID čipu místo mechanického klíče.
- Bytové domy: kontrolovaný vstup obyvatel do společných prostor.
- Kanceláře: přístup zaměstnanců do vybraných místností.
- Provozovny: omezení vstupu do neveřejných prostor.
- Sklady a technické místnosti: přístup pouze pro oprávněné osoby.
Technické parametry
| Parametr | Hodnota |
| Výrobce / dodavatel | AUDIO SLOVAKIA s.r.o. |
| Model | HSY-S261B |
| Typ zařízení | Autonomní RFID čtečka s řízením přístupu |
| Identifikace uživatele | RFID karta nebo čip |
| Pracovní frekvence | 125 kHz |
| Kapacita paměti | 3 000 uživatelských karet |
| Čtecí vzdálenost | 7–10 cm |
| Napájecí napětí | 9–12 V DC |
| Pohotovostní proud | ≤ 60 mA |
| Maximální proud uvedený v návodu | ≤ 1,5 A |
| Komunikační rozhraní | Wiegand 26 |
| Správa karet | Pomocí MASTER karty |
| Numerická klávesnice | Ne |
| Ovládání elektrického zámku | Kontakty NC / COM / NO |
| Vstup pro odchodové tlačítko | Ano, SW |
| Vstup pro dveřní senzor | Ano, IN |
| Signalizace | Červená a zelená LED |
| Rozměry (Š × V × H) | 78 × 78 × 18,6 mm |
| Způsob montáže | Povrchová instalace |
Programování a správa RFID karet
HSY-S261B nemá numerickou klávesnici. Přístupové identifikátory se proto spravují pomocí MASTER karty.
Nastavení MASTER karty
Při vypnutém napájení podržte tlačítko Reset. Zapněte napájení a po rozblikání červené a zelené LED přiložte novou MASTER kartu. Následně tlačítko uvolněte. Zařízení přejde do běžného provozu.
Přidání uživatelských karet
Přiložte MASTER kartu, následně jednu nebo více nových uživatelských karet a pro ukončení přiložte MASTER kartu dvakrát.
Vymazání uživatelských karet
Přiložte MASTER kartu dvakrát, poté jednu nebo více uživatelských karet určených k odstranění a nakonec znovu MASTER kartu.
Ztracená MASTER karta
Pokud MASTER kartu ztratíte, lze postupem pro její nastavení vytvořit novou. Původní MASTER karta se tím zneplatní.
Elektrické připojení a funkce vodičů
Instalační návod uvádí dvě základní varianty zapojení: s elektrickým otvíračem a s elektromagnetickým zámkem. Součástí schémat je také odchodové tlačítko a dveřní senzor.
| Označení | Barva vodiče | Funkce |
| +12 V | Červená | Kladný pól napájení |
| GND | Černá | Záporný pól napájení |
| NC | Modrá | Rozpínací kontakt |
| COM | Bílá | Společný kontakt |
| NO | Žlutá | Spínací kontakt |
| SW | Oranžová | Odchodové tlačítko |
| IN | Zelená | Dveřní senzor |
Upozornění: Při připojování elektrického zámku se řiďte schématem výrobce. Před zapojením ověřte parametry zámku, dovolené zatížení kontaktů a správnou polaritu napájení.
Kompatibilita a potřebné příslušenství
HSY-S261B je určena pro kompatibilní bezkontaktní RFID identifikátory pracující na frekvenci 125 kHz. Nejde o čtečku MIFARE 13,56 MHz.
Pro sestavení kompletního přístupového systému mohou být potřeba:
- napájecí zdroj s výstupem 9–12 V DC,
- kompatibilní RFID karty nebo přívěšky 125 kHz,
- elektrický otvírač nebo elektromagnetický zámek,
- odchodové tlačítko,
- volitelný dveřní senzor,
- instalační kabeláž a montážní materiál.
Přesný obsah balení, včetně případné MASTER karty, doporučujeme ověřit podle aktuální dodávky.
Montáž a instalace
RFID čtečka HSY-S261B je určena pro povrchovou instalaci na vhodný pevný podklad. Díky rozměrům 78 × 78 × 18,6 mm nezabírá mnoho prostoru a umožňuje nenápadné umístění vedle vstupních dveří.
Zařízení je napájeno stejnosměrným napětím 9–12 V DC. Před montáží je nutné připravit napájecí a připojovací kabeláž podle typu ovládaného zámku.
Instalační návod obsahuje schémata pro připojení elektrického otvírače a elektromagnetického zámku, včetně odchodového tlačítka a dveřního senzoru.
Bezpečnostní upozornění: Veškeré elektrické připojení provádějte při vypnutém napájení. Před zapnutím zkontrolujte správnost zapojení vodičů a polaritu napájecího napětí.
Důležité před objednáním
HSY-S261B nemá numerickou klávesnici. Přístup funguje pomocí bezkontaktních RFID čipů a karet na frekvenci 125 kHz.
Správa uživatelských oprávnění probíhá pomocí MASTER karty. Pro odstranění konkrétní uživatelské karty je podle návodu nutné tuto kartu při mazání přiložit.
Při výběru napájecího zdroje a elektrického zámku zohledněte jejich proudové požadavky a doporučené zapojení.
Dokumentace a návody
Uživatelský návod HSY-S261B obsahuje základní technické parametry, schémata zapojení elektrického zámku a elektromagnetu, postup nastavení MASTER karty a návod na přidávání a mazání uživatelských RFID identifikátorů.
Produktová stránka HSY-S261B na SHIFT.cz
HSY-S261B – kompaktní RFID čtečka pro pohodlný vstup
Samostatný přístupový systém s bezkontaktní čtečkou RFID 125 kHz, kapacitou až 3 000 uživatelských karet a čtecí vzdáleností přibližně 7–10 cm. Nabízí kompaktní rozměry 78 × 78 × 18,6 mm, napájení 9–12 V DC, rozhraní Wiegand 26, připojení odchodového tlačítka a jednoduchou správu uživatelů pomocí MASTER karty. Praktické řešení pro rodinné domy, bytové objekty, kanceláře a další kontrolované vstupy.
