IRONLOGIC • CP-Z 2MF • MIFARE 13,56 MHz
Kompaktní RFID čtečka s možností chráněného přístupu

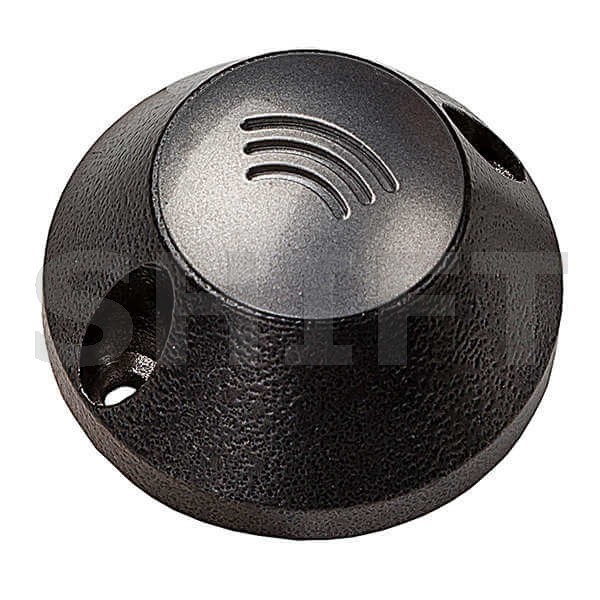

IRONLOGIC CP-Z 2MF Surface je povrchová bezkontaktní čtečka pro přístupové systémy využívající karty a čipy MIFARE 13,56 MHz. Umožňuje pohodlnou identifikaci uživatelů a ve spojení s kompatibilní řídicí jednotkou také řízení vstupu do objektu.
Vedle běžného čtení identifikátorů podporuje také technologii IronLogic Protected. Ta při správném nastavení a použití odpovídajících čipů poskytuje vyšší ochranu proti neoprávněnému kopírování přístupových identifikátorů.
MIFARE 13,56 MHz IronLogic Protected Povrchová montáž iButton / Wiegand
Hlavní výhody čtečky CP-Z 2MF
🔑
Pohodlný vstup čipem
Přiložení kompatibilní RFID karty nebo přívěsku nahrazuje každodenní používání klasických klíčů. Čtečka načte identifikátor a předá jej kontroléru.
🛡️
IronLogic Protected
Volitelný chráněný režim využívá bezpečnostní klíče uložené v podporovaných čipech a pomáhá omezit riziko použití neoprávněných kopií.
🔌
Snadné začlenění
Komunikační rozhraní iButton, Wiegand-26 a Wiegand-34 umožňují připojení k různým kompatibilním přístupovým kontrolérům.
⚙️
Kompaktní konstrukce
Malé kruhové provedení pro povrchovou montáž se hodí ke dveřím, vstupním panelům i dalším vhodným instalačním plochám.
VYŠŠÍ OCHRANA PŘÍSTUPOVÝCH IDENTIFIKÁTORŮ
Nejen přečíst čip. Také ověřit jeho oprávněnost.
V běžném režimu čtečka načítá identifikační údaje kompatibilního MIFARE čipu a předává je kontroléru. Tento způsob je vhodný pro systémy, kde není vyžadována zvýšená ochrana před kopírováním identifikátorů.
V režimu IronLogic Protected pracuje čtečka s bezpečnostními klíči uloženými v podporovaných čipech. Systém tak může odmítnout identifikátory, které neobsahují správně nastavené chráněné údaje.
Kde lze CP-Z 2MF využít?
- Bytové domy: přístup obyvatel do společných prostor pomocí MIFARE čipů.
- Kanceláře: identifikace zaměstnanců a oprávněných návštěvníků.
- Administrativní objekty: součást autonomního nebo síťového přístupového systému.
- Sklady a technické místnosti: omezení přístupu na oprávněné osoby.
- Modernizace vstupních systémů: přechod na MIFARE technologii s možností chráněného režimu.
Jak systém funguje?
01
Přiložení čipu
Uživatel přiblíží kompatibilní MIFARE kartu nebo přívěsek.
02
Načtení údajů
Čtečka načte identifikátor nebo údaje chráněného režimu.
03
Rozhodnutí kontroléru
Kontrolér vyhodnotí oprávnění a případně uvolní elektrický zámek.
Co je IronLogic Protected?
IronLogic Protected je technologie výrobce IRONLOGIC určená pro zvýšení ochrany přístupových systémů proti neoprávněnému kopírování identifikátorů a přidávání neautorizovaných čipů.
Jaké výhody přináší chráněný režim?
- Ověřování chráněných údajů: přístup není založen pouze na běžném identifikačním čísle čipu.
- Objektová karta: slouží k inicializaci a správě bezpečnostních klíčů systému.
- Omezení kopírování: správně nastavený systém pomáhá zabránit použití prostých kopií identifikátorů.
- Správa bezpečnostních klíčů: umožňuje jejich změny při správě systému.
Pro aktivaci chráněného režimu je nutné použít odpovídající Objektovou kartu IronLogic a kompatibilní identifikátory. Samotná instalace čtečky automaticky nezajišťuje ochranu proti kopírování.
Jaký je rozdíl oproti CP-Z 2L?
| Vlastnost | CP-Z 2L | CP-Z 2MF |
| Frekvence | 125 kHz | 13,56 MHz |
| Identifikátory | EM-Marine | MIFARE |
| Chráněný režim | Ne | IronLogic Protected |
| Komunikace | iButton, Wiegand-26 | iButton, Wiegand-26/34 |
| Řídicí jednotka | Externí | Externí |
Technické parametry
| Výrobce | IRONLOGIC, SIA |
| Model | CP-Z 2MF Surface |
| Kód SHIFT | il005110 |
| Typ | RFID čtečka bez integrovaného kontroléru |
| Montáž | Povrchová |
| Pracovní frekvence | 13,56 MHz |
| Podporované technologie | MIFARE Classic 1K/4K, MIFARE ID, MIFARE Ultralight a další podporované varianty dle výrobce |
| Komunikační rozhraní | iButton (1-Wire), Wiegand-26, Wiegand-34 |
| Čtecí vzdálenost | 0–3 cm |
| Max. vedení iButton | 15 m |
| Max. vedení Wiegand | 100 m |
| Napájení | 12 V DC |
| Klidový odběr | Do 40 mA |
| Indikace | Optická |
| Klávesnice | Ne |
| Ochrana proti kopírování | IronLogic Protected (volitelný chráněný režim) |
| Materiál krytu | ABS plast s povrchovou úpravou |
| Rozměry | Ø 45 × 25 mm |
| Hmotnost | Přibližně 80 g |
Montáž a zapojení
Čtečka CP-Z 2MF Surface je určena pro povrchovou montáž na vhodný podklad v blízkosti ovládaných dveří. Připojuje se k napájení 12 V DC a kompatibilní přístupové řídicí jednotce.
Při instalaci je nutné správně zvolit komunikační rozhraní a dodržet schéma zapojení výrobce. Pro použití chráněného režimu IronLogic Protected je třeba provést inicializaci systému pomocí Objektové karty a připravit odpovídající přístupové čipy.
Čtečka je určena pro použití v autonomních i síťových systémech kontroly přístupu. Rozsah funkcí celého systému závisí na použitém kontroléru a jeho konfiguraci.
Důležité informace před objednáním
CP-Z 2MF je pouze čtečka. Neobsahuje integrovanou řídicí jednotku a nemůže samostatně ovládat elektrický zámek.
Čtečka pracuje na frekvenci 13,56 MHz. Není zaměnitelná se čtečkou CP-Z 2L pro čipy EM-Marine 125 kHz.
IronLogic Protected není automaticky aktivní. Pro využití ochrany je nutné odpovídající nastavení a použití podporovaných čipů, zejména MIFARE Classic 1K v konfiguraci doporučené výrobcem.
Chráněný režim není zárukou absolutní ochrany proti všem způsobům napadení. Pro bezpečnostně náročné instalace je nutné posoudit zabezpečení celého systému.
Podpora jednotlivých typů čipů a funkcí čtení či zápisu se může lišit podle konkrétního identifikátoru a zvoleného režimu.
Dokumentace a návody ke stažení
Identifikace produktu:
Výrobce: IRONLOGIC, SIA
Původní název SHIFT: Čtečka CP-Z 2MF MIFARE 13,56 MHz, povrchová montáž
Model: CP-Z 2MF Surface
Kód SHIFT: il005110
Technologie: MIFARE 13,56 MHz
Komunikace: iButton, Wiegand-26/34
IRONLOGIC CP-Z 2MF – kompaktní MIFARE čtečka s podporou chráněného režimu Povrchová RFID čtečka 13,56 MHz pro přístupové systémy s kompatibilními identifikátory MIFARE. Podporuje rozhraní iButton a Wiegand-26/34, nabízí krátkou čtecí vzdálenost a možnost využití technologie IronLogic Protected. Vhodná pro nové instalace i modernizaci přístupových systémů, kde je požadována možnost vyšší ochrany proti neoprávněnému kopírování čipů.
