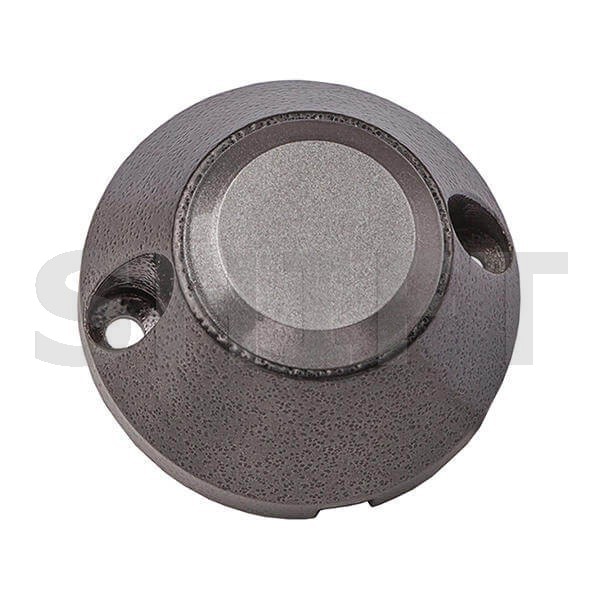

IRONLOGIC • CP-Z 2L SURFACE • RFID 125 KHZ
Bezkontaktní čtečka čipů v kompaktním odolném provedení
IRONLOGIC CP-Z 2L Surface je kompaktní povrchová RFID čtečka pro pohodlné otevírání dveří pomocí bezkontaktních přístupových karet a přívěsků EM-Marine 125 kHz.
Díky odolnému krytu, malým rozměrům a možnosti připojení prostřednictvím iButton (1-Wire) nebo Wiegand-26 je vhodná pro nové přístupové systémy i modernizaci instalací, které původně využívaly kontaktní klíče DALLAS.
RFID 125 kHz EM-Marine Povrchová montáž iButton / Wiegand-26 Odolný kryt
Hlavní výhody čtečky CP-Z 2L
🔑
Vstup bez hledání klíčů
Stačí přiložit kompatibilní RFID kartu nebo přívěsek. Čtečka načte identifikátor a předá jej přístupové řídicí jednotce.
🛡️
Odolné provedení
Mechanicky odolný kryt z polyamidu a siluminu je navržen pro použití v přístupových systémech. Výrobce uvádí také ochranu proti prachu a vodě.
🔄
Náhrada kontaktních čteček
Tvarově vychází z kontaktních čteček pro klíče DALLAS DS1990/DS1996. Při vhodném zapojení umožňuje přechod na bezkontaktní RFID technologii.
🔌
Dvě komunikační rozhraní
Podpora iButton (1-Wire) a Wiegand-26 usnadňuje připojení k různým kompatibilním přístupovým kontrolérům.
JEDNODUCHÝ A POHODLNÝ PŘÍSTUP
Přiložte čip. O oprávnění rozhodne kontrolér.
Čtečka CP-Z 2L snímá identifikační číslo bezkontaktního čipu EM-Marine a předává jej připojené řídicí jednotce. Ta vyhodnotí oprávnění uživatele a případně aktivuje elektrický zámek. Čtečka sama neobsahuje kontrolér ani výstup pro přímé ovládání zámku.
Kde lze čtečku využít?
- Bytové a administrativní budovy: čtení přístupových čipů u vstupních dveří.
- Kanceláře a provozovny: identifikace zaměstnanců a oprávněných osob.
- Technické místnosti a sklady: součást systému omezeného přístupu.
- Modernizace systémů DALLAS: přechod z kontaktních identifikátorů na bezkontaktní čipy.
- Autonomní i síťové přístupové systémy: připojení k odpovídajícím kontrolérům.
Jak funguje přístupový systém?
01
Přiložení čipu
Uživatel přiblíží RFID kartu nebo přívěsek EM-Marine.
02
Přenos kódu
Čtečka předá identifikátor kontroléru přes iButton nebo Wiegand-26.
03
Rozhodnutí o vstupu
Kontrolér ověří oprávnění a případně uvolní elektrický zámek.
Možnosti připojení
ROZHRANÍ 1
iButton (1-Wire)
Připojení ke kompatibilním kontrolérům využívajícím rozhraní Dallas Touch Memory.
Délka vedení: až 15 m
ROZHRANÍ 2
Wiegand-26
Standardní komunikační rozhraní používané v mnoha systémech kontroly přístupu.
Délka vedení: až 100 m
Uvedené maximální délky předpokládají vhodný kabel, správné zapojení a odpovídající podmínky instalace.
Technické parametry
| Výrobce | IRONLOGIC |
| Model | CP-Z 2L Surface |
| Kód SHIFT | il003275 |
| Typ zařízení | RFID čtečka pro přístupové systémy |
| Montáž | Povrchová |
| Pracovní frekvence | 125 kHz |
| Standard identifikátorů | EM-Marine |
| Čtecí vzdálenost | 2–6 cm |
| Komunikační rozhraní | iButton (1-Wire), Wiegand-26 |
| Max. délka vedení iButton | 15 m |
| Max. délka vedení Wiegand | 100 m |
| Napájení | 8–18 V DC (jmenovitě 12 V DC) |
| Odběr proudu | Až 35 mA dle výrobce |
| Indikace | Červená LED |
| Klávesnice | Ne |
| Provozní teplota | −30 až +85 °C |
| Materiál krytu | Polyamid, silumin |
| Rozměry | Ø 45 × 25 mm |
| Hmotnost | Přibližně 80 g |
Montáž a instalace
Provedení CP-Z 2L Surface je určeno pro povrchovou montáž. Čtečku umístěte na vhodný podklad tak, aby bylo přikládání RFID čipů pohodlné a kabelové propojení s kontrolérem bylo chráněné.
Zařízení se připojuje k napájení a kompatibilnímu přístupovému kontroléru. Volba komunikačního rozhraní a zapojení jednotlivých vodičů musí odpovídat dokumentaci výrobce.
Pro dosažení uvedených maximálních délek vedení se doporučuje kvalitní kabeláž, například UTP CAT5e, a dodržení správného zapojení datových vodičů.
Důležité před objednáním
CP-Z 2L Surface je pouze RFID čtečka. Neobsahuje vlastní řídicí jednotku a nelze ji použít k přímému ovládání elektrického zámku bez kompatibilního kontroléru.
Čtečka podporuje identifikátory EM-Marine 125 kHz. Není určena pro karty MIFARE 13,56 MHz.
Standard EM-Marine neposkytuje kryptografickou ochranu proti kopírování identifikátorů. Pro instalace s vyššími bezpečnostními požadavky doporučujeme zvolit vhodnější zabezpečenou technologii.
Provedení Surface nezaměňujte se zapuštěnou variantou CP-Z 2L Embedded. Výrobce uvádí odolnost proti vodě a prachu, nikoli však na produktové stránce konkrétní stupeň IP.
Dokumentace a návody
Podrobné informace o instalaci, elektrickém zapojení a nastavení komunikačního rozhraní jsou dostupné v dokumentaci výrobce IRONLOGIC.
Produkt a dokumentace IRONLOGIC Identifikace produktu:
Výrobce: IRONLOGIC, SIA
Původní název SHIFT: Čtečka CP-Z 2L RFID 125 kHz, povrchová montáž
Model: CP-Z 2L Surface
Kód SHIFT: il003275
Technologie: EM-Marine 125 kHz
Rozhraní: iButton (1-Wire), Wiegand-26
IRONLOGIC CP-Z 2L – odolná povrchová RFID čtečka pro přístupové systémy Kompaktní bezkontaktní čtečka EM-Marine 125 kHz pro povrchovou montáž. Nabízí čtení čipů na vzdálenost 2–6 cm, komunikaci iButton nebo Wiegand-26 a mechanicky odolné provedení. Vhodná pro nové přístupové systémy i modernizaci instalací s kontaktními čtečkami DALLAS.
