IRONLOGIC • Z-5R RELAY • AUTONOMNÍ KONTROLÉR
Chytré řízení přístupu ke dveřím bez potřeby počítače
IRONLOGIC Z-5R RELAY je kompaktní autonomní řídicí jednotka, která umožňuje otevírání dveří pomocí přístupových čipů nebo karet. Po připojení kompatibilní externí čtečky rozpoznává oprávněné uživatele a prostřednictvím vestavěného relé ovládá elektrický zámek nebo přídržný elektromagnet.
Do paměti lze uložit až 1 364 identifikátorů. Jednotka pracuje samostatně bez trvalého připojení k počítači a je vhodná pro jednoduché přístupové systémy v bytových domech, kancelářích, provozovnách a dalších objektech.
1 364 čipů Relé NO / NC / COM 8–18 V DC iButton / Dallas PCB bez krytu
Hlavní výhody kontroléru Z-5R RELAY
Samostatný provoz
Po naprogramování funguje bez počítače a bez internetového připojení. Přístupová oprávnění jsou uložena přímo v jednotce.
Až 1 364 uživatelů
Paměť pro běžné, programovací a blokovací identifikátory umožňuje pohodlnou správu přístupů i ve větších objektech.
Univerzální relé
Přepínací relé s kontakty NO, NC a COM umožňuje ovládání elektromechanických zámků i přídržných elektromagnetů.
Snadná správa čipů
Přidávání a odebírání uživatelů pomocí Master čipu, servisní propojky nebo volitelného adaptéru Z-2 Base.
Jednoduchý princip fungování
Přiložíte čip. Kontrolér ověří oprávnění. Dveře se otevřou.
Uživatel přiloží kartu nebo přívěsek k externí čtečce. Ta předá jeho identifikační číslo kontroléru Z-5R RELAY. Pokud je identifikátor uložen v paměti a má platné oprávnění, kontrolér aktivuje relé a uvolní dveře na nastavenou dobu.
Dveře lze zevnitř otevřít také pomocí připojeného odchodového tlačítka. Volitelný dveřní kontakt pomáhá kontroléru rozpoznat otevření dveří.
Kde se kontrolér používá?
- Bytové domy: řízení vstupu do společných prostor pomocí přístupových čipů.
- Kanceláře: omezení přístupu pouze na oprávněné zaměstnance.
- Menší firmy a provozovny: jednoduchý přístupový systém bez centrálního serveru.
- Sklady a technické místnosti: evidence oprávněných identifikátorů pro vstup.
- Servisní instalace: výměna nebo modernizace stávajícího autonomního přístupového systému.
Jaké čtečky lze připojit?
Z-5R RELAY používá pro komunikaci s externí čtečkou protokol iButton (Dallas Touch Memory / emulace DS1990A).
Kontaktní čtečky Dallas
Čtečky kontaktních identifikátorů Dallas DS1990A s odpovídajícím rozhraním.
Bezkontaktní RFID čtečky
Kompatibilní čtečky EM-Marine nebo MIFARE, pokud podporují výstup iButton.
Pozor na výběr čtečky: Kontrolér nemá vlastní RFID anténu ani vestavěnou čtečku. Frekvenci a typ karet určuje připojená čtečka. Samotný výstup Wiegand není pro přímé připojení dostačující – čtečka musí podporovat iButton.
Správa přístupových čipů
Kontrolér podporuje několik typů identifikátorů a provozních režimů, takže lze přístup přizpůsobit konkrétním potřebám objektu.
| Typ čipu | K čemu slouží |
| Master | Programování a správa kontroléru; běžně neslouží k otevírání dveří. |
| Normální | Každodenní přístup oprávněných uživatelů. |
| Blokovací | Přístup i v blokovacím režimu a možnost tento režim zapínat nebo vypínat. |
Tři možnosti programování
- Master čip: přidávání a mazání identifikátorů přímo u instalované čtečky.
- Servisní propojka: základní nastavení a přidávání identifikátorů bez Master čipu.
- Počítač: správa databáze pomocí volitelného adaptéru Z-2 Base a kompatibilního programu BaseZ5R.
Provozní režimy pro různé situace
Standardní režim: dveře otevřou všechny platné běžné a blokovací identifikátory.
Blokovací režim: vstup je povolen pouze uživatelům s blokovacím čipem. Vhodné například pro omezení vstupu mimo provozní dobu.
Akceptační (učící) režim: nové přiložené čipy se automaticky ukládají jako běžné. Využívá se například při obnově databáze.
Přepínací režim: opakovaným použitím platného čipu lze měnit stav ovládaného přídržného magnetu. Tento režim vyžaduje správné zapojení a není vhodný pro všechny typy zámků.
Technické parametry
| Výrobce | IRONLOGIC |
| Model | Z-5R RELAY |
| Kód SHIFT | il008181 |

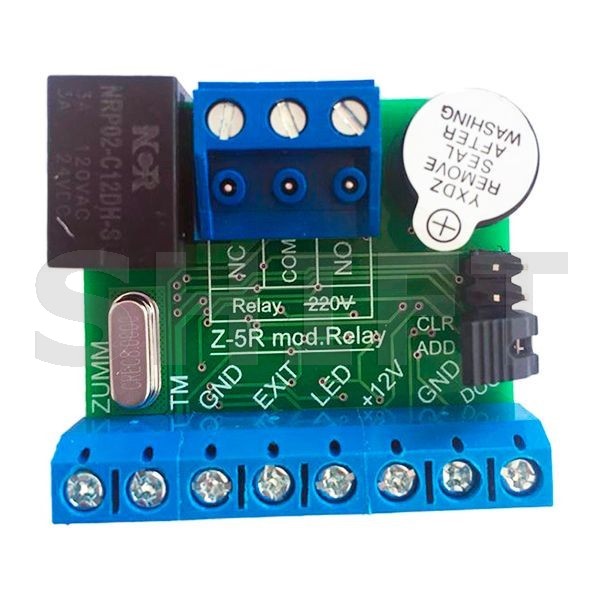

| Provedení | Plošný spoj (PCB), bez krytu |
| Typ | Autonomní přístupový kontrolér |
| Počet identifikátorů | 1 364 celkem |
| Rozhraní čtečky | iButton / Dallas Touch Memory |
| Výstup | Přepínací relé, kontakty NO / NC / COM |
| Spínací proud relé | 3 A při 24 V DC / 120 V AC |
| Napájení | 8–18 V DC |
| Klidový odběr | 45 mA |
| Doba aktivace zámku | 0–220 s, továrně 3 s |
| Odchodové tlačítko | Ano, vstup EXIT |
| Dveřní kontakt | Ano, vstup DOOR |
| Externí LED / bzučák | Ano |
| Záloha databáze DS1996L | Podporována, s odpovídajícím příslušenstvím |
| Provozní teplota | −40 až +50 °C |
| Rozměry PCB | 40 × 36 × 15 mm |

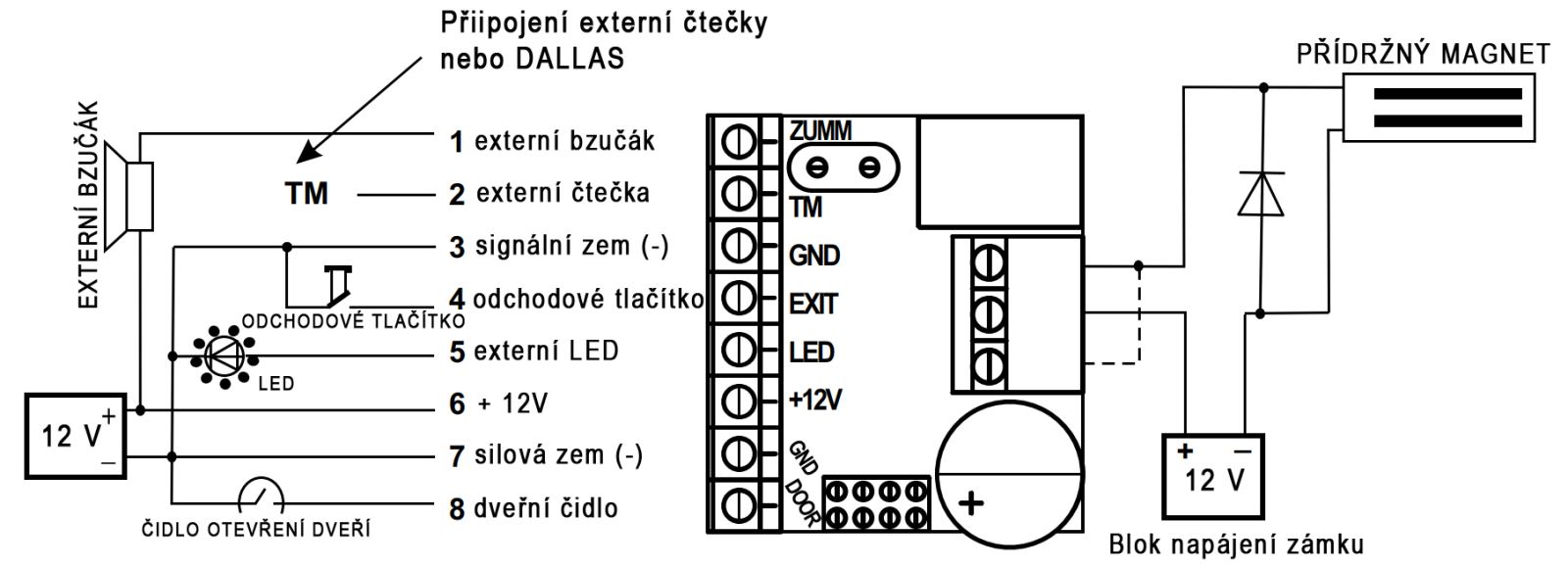

Připojení externích zařízení
Jednotka je vybavena svorkami pro čtečku, napájení, odchodové tlačítko, dveřní kontakt a externí signalizaci. Samostatná svorkovnice relé umožňuje využití spínacího i rozpínacího kontaktu.
| Svorka | Funkce |
|---|
| TM | Datový vstup externí čtečky iButton |
| GND | Signálová nebo napájecí zem podle označení svorky |
| EXIT | Vstup odchodového tlačítka |
| DOOR | Vstup dveřního kontaktu |
| LED | Výstup externí LED signalizace |
| ZUMM | Výstup externího bzučáku |
| +12V | Kladná napájecí svorka, jmenovité označení |
| COM / NO / NC | Společný, spínací a rozpínací kontakt relé |
Montáž a první uvedení do provozu
- Umístěte plošný spoj do vhodného instalačního prostoru nebo samostatného ochranného krytu.
- Připojte kompatibilní čtečku s výstupem iButton ke svorkám TM a GND.
- Připojte napájení, elektrický zámek a případně odchodové tlačítko či dveřní kontakt podle instalačního schématu.
- Nastavte propojku podle typu ovládaného zámku.
- Při prvním spuštění vytvořte Master čip a následně přidejte uživatelské identifikátory.
- Ověřte správnou funkci relé, dobu uvolnění dveří a reakci systému při výpadku napájení.
Rychlé zprovoznění s čtečkou 125 kHz
Pro kombinaci Z-5R RELAY s kompatibilní čtečkou CP-ZL je k dispozici stručný český návod. Obsahuje připojení vodičů, nastavení propojky, vytvoření Master čipu a přidávání uživatelských čipů.
Upozornění: postup rychlého zprovoznění se vztahuje ke konkrétní kombinaci zařízení. Pro jiné čtečky a pokročilé funkce použijte úplný instalační návod.
Důležité informace před objednáním
Dodává se jako PCB bez krytu. Pro bezpečnou instalaci je nutné zajistit vhodné mechanické a elektrické krytí.
Externí čtečka není součástí samotného kontroléru. Je nutné použít čtečku s kompatibilním protokolem iButton.
Relé není napájecí zdroj. Elektrický zámek musí mít odpovídající napájení a zapojení v souladu s jeho parametry.
U indukčních zátěží používejte ochranu. Pro ochranu reléových kontaktů výrobce doporučuje ochrannou diodu zapojenou podle schématu.
Protipožární a únikové požadavky: při použití na únikových cestách musí být celé řešení navrženo podle platných bezpečnostních předpisů.
Provedení a obsah balení
Provedení produktu il008181: řídicí jednotka Z-5R RELAY jako plošný spoj, bez plastového krytu.
Instalační návod uvádí pro kontrolér zkratovací propojku a ochrannou diodu 1N5400.
Externí RFID/Dallas čtečku, napájecí zdroj, zámek a další instalační příslušenství je nutné řešit samostatně.
Dokumentace a podpora
Pro instalaci a nastavení doporučujeme využít české dokumenty SHIFT:
- Z-5R RELAY – uživatelský a instalační návod: technické parametry, zapojení, programovací režimy a schémata.
- Rychlé zprovoznění Z-5R RELAY + CP-ZL: stručný postup pro základní instalaci se čtečkou RFID 125 kHz.
Produkt a dokumenty na SHIFT.cz IRONLOGIC Z-5R RELAY – spolehlivé řízení jedněch dveří Kompaktní autonomní kontrolér pro přístupové systémy s kapacitou 1 364 identifikátorů, přepínacím relé 3 A a podporou externích čteček iButton/Dallas. Umožňuje ovládání elektrických zámků i přídržných magnetů, připojení odchodového tlačítka a správu přístupových práv bez trvale připojeného počítače. Provedení PCB bez krytu je vhodné pro integraci do instalačních skříní a dalších chráněných prostor.
